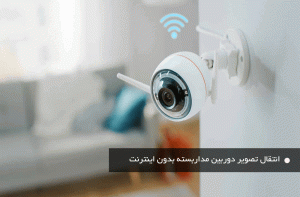

انتقال تصویر دوربین مداربسته بدون اینترنت.

مقدمه:

سیستم‌های نظارت تصویری (CCTV) به یکی از ارکان اساسی در تأمین امنیت محیط‌های مختلف، از منازل مسکونی تا مجتمع‌های تجاری و صنعتی، تبدیل

شده‌اند. در حالی که بسیاری از سیستم‌های مدرن بر پایه اتصال به اینترنت برای مشاهده از راه دور (Remote Viewing) بنا شده‌اند، نیاز به راهکارهایی برای

نظارت و ضبط تصاویر در محیط‌هایی که دسترسی به اینترنت وجود ندارد، یا زمانی که نیاز به امنیت و پایداری حداکثری بدون وابستگی به سرویس‌های آنلاین

است، همیشه مطرح بوده است.

سیستم‌های مداربسته آفلاین، که در این مقاله به بررسی جامع آن‌ها می‌پردازیم، این امکان را فراهم می‌کنند که تصاویر دوربین‌ها به صورت محلی ضبط، مشاهده

و مدیریت شوند. این رویکرد مزایای قابل توجهی در زمینه امنیت داده‌ها و پایداری عملکرد به همراه دارد، زیرا وابستگی به زیرساخت‌های خارجی (مانند

سرویس‌دهندگان اینترنت و پایداری شبکه WAN) را از بین می‌برد. در این مقاله به تشریح روش‌های مختلف انتقال تصویر دوربین مداربسته بدون استفاده از اینترنت،

تجهیزات مورد نیاز، و ملاحظات پیاده‌سازی خواهیم پرداخت.

روش‌های انتقال تصویر بدون اینترنت

انتقال تصویر در یک سیستم مداربسته آفلاین به معنای برقراری ارتباط فیزیکی یا بی‌سیم مستقیم بین دوربین‌ها و واحد ضبط (DVR/NVR) یا نمایشگر محلی است.

چهار روش اصلی برای دستیابی به این هدف وجود دارد که هر کدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند.

1. استفاده از کابل کواکسیال (برای دوربین‌های آنالوگ و HD-CVI/TVI/AHD)

کابل کواکسیال (Coaxial Cable) ستون فقرات سیستم‌های نظارت تصویری قدیمی‌تر (آنالوگ) و همچنین سیستم‌های با کیفیت HD مانند HD-CVI، HD-TVI و

AHD است که از فناوری آنالوگ برای انتقال سیگنال استفاده می‌کنند.

نحوه کار:

در این سیستم‌ها، دوربین آنالوگ سیگنال ویدئویی را به صورت یک سیگنال الکتریکی آنالوگ بر روی هسته مرکزی کابل کواکسیال (معمولاً RG59 یا RG6) ارسال

می‌کند. این سیگنال مستقیماً به ورودی ویدئویی دستگاه ضبط کننده ویدئویی دیجیتال (DVR) متصل می‌شود. DVR وظیفه دریافت سیگنال آنالوگ، تبدیل آن به

فرمت دیجیتال، فشرده‌سازی و ذخیره‌سازی آن را بر عهده دارد.

مزایا:

• سادگی نصب: نصب و راه‌اندازی این سیستم‌ها نسبتاً ساده است و نیاز به تنظیمات پیچیده شبکه ندارد.
• پایداری بالا: اتصال فیزیکی از طریق کابل کواکسیال بسیار پایدار است و کمتر تحت تأثیر تداخلات محیطی (مانند تداخلات فرکانسی) قرار می‌گیرد، البته به شرط استفاده از کابل با کیفیت و اتصالات مناسب.
• هزینه پایین: تجهیزات آنالوگ معمولاً نسبت به دوربین‌های تحت شبکه گران‌تر نیستند.
• عدم نیاز به دانش شبکه: برای راه اندازی نیازی به دانش گسترده در زمینه آدرس‌دهی IP یا پیکربندی شبکه نیست.

معایب:

• محدودیت فاصله: سیگنال آنالوگ با افزایش طول کابل دچار افت شدید (تضعیف سیگنال) می‌شود. برای فواصل طولانی‌تر از 300 تا 500 متر، نیاز به تقویت‌کننده‌های سیگنال (Amplifiers/Boosters) است.
• کیفیت تصویر محدود: اگرچه استانداردهای جدید مانند HD-TVI و AHD کیفیت تصویر را تا 4K افزایش داده‌اند، اما محدودیت ذاتی انتقال سیگنال آنالوگ در برابر دوربین‌های تحت شبکه (IP) با نرخ بیت بالا همچنان وجود دارد.
• عدم انعطاف‌پذیری: کابل‌کشی فقط برای انتقال ویدئو است و قابلیت انتقال داده‌های دیگر یا توان (PoE) به صورت یکپارچه وجود ندارد (معمولاً نیاز به کابل مجزا برای برق است).

2. استفاده از کابل شبکه (LAN) برای دوربین‌های تحت شبکه (IP)

دوربین‌های تحت شبکه (IP Cameras) به طور ذاتی برای کار در شبکه‌های کامپیوتری طراحی شده‌اند. اگرچه اغلب این دوربین‌ها برای دسترسی از راه دور به

اینترنت متصل می‌شوند، اما کاملاً می‌توانند در یک شبکه محلی (LAN) کاملاً ایزوله از اینترنت کار کنند.

نحوه کار:

هر دوربین IP دارای یک آدرس IP منحصر به فرد است. دوربین‌ها از طریق کابل شبکه (معمولاً Cat5e یا Cat6) به یک سوئیچ شبکه (Switch) یا مستقیماً به

پورت‌های ورودی دستگاه ضبط شبکه (NVR) متصل می‌شوند. NVR به عنوان مرکز جمع‌آوری و ضبط داده‌های دیجیتال از دوربین‌ها عمل می‌کند. در یک سناریوی

آفلاین، این شبکه محلی می‌تواند شامل دوربین‌ها، NVR و مانیتور محلی باشد که هیچ ارتباطی با اینترنت جهانی ندارد.

مزایا:

• کیفیت تصویر برتر: دوربین‌های IP از استانداردهای دیجیتال (مانند H.265) استفاده می‌کنند و می‌توانند رزولوشن‌های بسیار بالا (تا 4K و بالاتر) را با نرخ
• فریم بهتر منتقل کنند.
• قابلیت PoE (Power over Ethernet): بسیاری از دوربین‌های IP از طریق کابل شبکه برق دریافت می‌کنند. این امر سیم‌کشی را به شدت ساده
• می‌کند؛ یک کابل واحد برای داده و برق کافی است.
• انعطاف‌پذیری و مقیاس‌پذیری: اضافه کردن دوربین‌های جدید به شبکه ساده‌تر است و می‌توان از زیرساخت شبکه موجود بهره برد.
• انتقال داده‌های هوشمند: علاوه بر تصویر، قابلیت‌هایی مانند تشخیص چهره، شمارش افراد و تجزیه و تحلیل ویدئویی (Video Analytics) که نیازمند
• پردازش دیجیتال پیشرفته هستند، به راحتی پیاده‌سازی می‌شوند.

معایب:

• نیاز به تنظیمات شبکه: هر دوربین نیاز به پیکربندی آدرس IP (استاتیک یا DHCP محلی) دارد.
• محدودیت فاصله بدون تجهیزات: کابل شبکه استاندارد (Cat5e/Cat6) برای فواصل بیش از 100 متر، نیاز به تجهیزاتی مانند ریپیترهای شبکه یا استفاده از فیبر نوری برای فواصل طولانی‌تر دارد.
• وابستگی به عملکرد سوئیچ: در صورت استفاده از سوئیچ‌های غیر PoE، نیاز به آداپتور برق جداگانه برای هر دوربین وجود دارد.

3. انتقال بی‌سیم (Wireless) محلی

اگر امکان کابل‌کشی گسترده وجود نداشته باشد، می‌توان از تجهیزات بی‌سیم برای برقراری ارتباط بین دوربین و دستگاه ضبط استفاده کرد، مشروط بر اینکه این

ارتباط به اینترنت عمومی متصل نباشد (یعنی یک شبکه خصوصی بی‌سیم ایجاد شود).

نحوه کار:

این روش اغلب شامل استفاده از تجهیزاتی مانند “Bridge‌های بی‌سیم” (Wireless Bridges) یا فرستنده/گیرنده‌های رادیویی اختصاصی است که دو نقطه را به

صورت بی‌سیم به هم متصل می‌کنند و یک لینک داده قوی ایجاد می‌نمایند. در حالت ساده‌تر، می‌توان دوربین‌های تحت شبکه را به یک اکسس پوینت (AP) متصل

کرد که AP نیز مستقیماً به NVR متصل است، بدون اینکه به روتر اصلی یا مودم اینترنت دسترسی داشته باشد.

مزایا:

• کاهش چشمگیر کابل‌کشی: ایده آل برای محیط‌های بزرگ، ساختمان‌های قدیمی یا مناطقی که دسترسی فیزیکی دشوار است.
• انعطاف‌پذیری در نصب: دوربین‌ها می‌توانند در مکان‌هایی نصب شوند که کشیدن کابل غیرعملی است.

معایب:

• تداخل و پایداری: عملکرد به شدت تحت تأثیر موانع فیزیکی (دیوارها، فلزات) و تداخلات رادیویی (از سوی وای‌فای‌های همسایه، بلوتوث یا سایر تجهیزات) قرار می‌گیرد.
• محدودیت پهنای باند: دوربین‌های با رزولوشن بالا (4K) پهنای باند زیادی نیاز دارند. سیستم‌های بی‌سیم ضعیف ممکن است نتوانند این حجم داده را به طور پایدار منتقل کنند، که منجر به افت فریم یا قطعی تصویر می‌شود.
• امنیت کمتر: ارتباطات بی‌سیم، به ویژه اگر به درستی رمزگذاری نشوند، در برابر شنود (Eavesdropping) آسیب‌پذیرتر از کابل‌های فیزیکی هستند.

4. استفاده از حافظه‌های محلی (DVR/NVR/SD Card)

این روش بر “انتقال تصویر در زمان واقعی” تمرکز ندارد، بلکه بر “ضبط و نگهداری” تصاویر به صورت کاملاً آفلاین تمرکز دارد. در واقع، این روش بیشتر برای اطمینان از

ثبت وقایع بدون نیاز به ارتباط خارجی است.

نحوه کار:

• DVR/NVR: در این حالت، دستگاه ضبط (DVR/NVR) تصاویر را مستقیماً از دوربین‌ها دریافت کرده و آن‌ها را روی هارد دیسک داخلی خود ذخیره می‌کند.
• مشاهده تصاویر تنها از طریق یک مانیتور متصل شده به پورت خروجی دستگاه (HDMI/VGA) در محل امکان‌پذیر است.
• کارت حافظه SD/MicroSD: برخی از دوربین‌های IP یا آنالوگ پیشرفته‌تر دارای اسلات کارت حافظه داخلی هستند. دوربین می‌تواند تصاویر را به صورت
• مستقل از هر دستگاه ضبط دیگری، مستقیماً روی کارت حافظه ذخیره کند. در این حالت، برای بازبینی تصاویر باید کارت حافظه از دوربین خارج شده و در یک
• کامپیوتر یا کارت‌خوان بررسی شود.

مزایا:

• حداکثر امنیت داده: داده‌ها هرگز از محیط فیزیکی خارج نمی‌شوند.
• نصب بسیار ساده: برای کارت‌های حافظه، تنها نیاز به برق‌رسانی به دوربین است.
• پشتیبان‌گیری: می‌توان از کارت حافظه به عنوان یک پشتیبان ثانویه برای ضبط وقایع در صورت از کار افتادن DVR/NVR اصلی استفاده کرد.

معایب:

• عدم امکان نظارت زنده از راه دور: تنها دسترسی فیزیکی به محل امکان مشاهده زنده یا بازبینی دارد.
• ظرفیت محدود: ظرفیت کارت‌های حافظه محدود است و باید به صورت دوره‌ای تخلیه شوند.
• آسیب‌پذیری فیزیکی: در صورت سرقت یا تخریب دستگاه، تصاویر از بین خواهند رفت (مگر اینکه کارت حافظه برداشته شود).

تجهیزات مورد نیاز برای هر روش

تجهیزات لازم بسته به روش انتقال انتخابی تفاوت‌های اساسی دارند:

روش انتقالتجهیزات اصلی مورد نیازتجهیزات جانبی ضروریکابل کواکسیال (آنالوگ/HD)دوربین آنالوگ/AHD/TVI/CVI، DVRکابل کواکسیال (RG59/RG6)، کانکتور

BNC، منبع تغذیه جداگانه (آداپتور 12V)کابل شبکه (IP)دوربین IP، NVRکابل شبکه (Cat5e/Cat6)، سوئیچ شبکه (ترجیحاً PoE)، هارد دیسک برای NVRبی‌سیم

محلیدوربین IP، NVR/کامپیوتر، فرستنده/گیرنده بی‌سیم (Wireless Bridge)آنتن‌های خارجی پرقدرت (در صورت نیاز)، کابل شبکه برای اتصال نهایی به NVR،

تنظیمات فرکانسی صحیححافظه محلیدوربین‌های مجهز به اسلات SD یا DVR/NVRکارت حافظه SD/MicroSD با ظرفیت و سرعت مناسب (کلاس 10 یا بالاتر)

مزایا و معایب کلی انتقال تصویر بدون اینترنت (آفلاین)

تصمیم‌گیری برای استفاده از سیستم‌های کاملاً آفلاین مزایایی دارد که باید در برابر محدودیت‌های آن‌ها سنجیده شوند.

مزایای کلی سیستم‌های آفلاین:

1. امنیت داده بالاتر (Data Security): مهم‌ترین مزیت است. تصاویر نظارتی حاوی اطلاعات حساس هستند. در سیستم آفلاین، خطر دسترسی هکرها از طریق اینترنت، نشت اطلاعات از طریق سرورهای ابری یا حملات سایبری به شبکه WAN به صفر می‌رسد.
2. عدم وابستگی به پهنای باند اینترنت: عملکرد سیستم به طور کامل مستقل از کیفیت سرویس‌دهی اینترنت (ISP) است. قطعی اینترنت تأثیری بر ضبط یا مشاهده محلی تصاویر ندارد. این امر در مناطق روستایی یا مکان‌هایی که سرویس اینترنت ناپایدار است، حیاتی است.
3. پایداری و تأخیر کمتر (Latency): در شبکه‌های کابلی بسته، تأخیر انتقال تصویر (Latency) بسیار پایین است و تصاویر با کمترین تأخیر ممکن بر روی مانیتور محلی نمایش داده می‌شوند.
4. کاهش هزینه‌های ماهیانه: نیازی به پرداخت هزینه‌های پهنای باند اختصاصی یا سرویس‌های ابری برای ذخیره‌سازی نیست.

معایب کلی سیستم‌های آفلاین:

1. عدم دسترسی از راه دور (Remote Access): بزرگترین محدودیت این سیستم‌ها عدم امکان مشاهده زنده تصاویر هنگام خروج از محل مورد نظر است. برای مشاهده تصاویر باید شخصاً در محل حضور داشت.
2. محدودیت‌های جغرافیایی: دسترسی به تصاویر تنها محدود به شعاع فیزیکی شبکه محلی است (نزدیک بودن به مانیتور متصل به DVR/NVR).
3. پیچیدگی در مدیریت سوابق (در صورت عدم وجود NVR): اگر از کارت حافظه استفاده شود، مدیریت و بایگانی سوابق طولانی مدت دشوارتر است و نیاز به تعویض مکرر کارت‌ها دارد.
4. عدم بهره‌مندی از قابلیت‌های ابری: ویژگی‌هایی مانند اعلان‌های فشاری (Push Notifications) یا ذخیره‌سازی پشتیبان در فضای ابری که در سیستم‌های متصل به اینترنت رایج است، در این حالت قابل استفاده نیستند.

نکات مهم در پیاده‌سازی سیستم آفلاین

موفقیت یک سیستم نظارتی آفلاین، به شدت به اجرای صحیح زیرساخت فیزیکی و پیکربندی اولیه بستگی دارد.

1. انتخاب کابل مناسب و استانداردسازی اتصالات

• برای کواکسیال (آنالوگ): استفاده از کابل مسی خالص (نه CCA – مس روکش شده با آلومینیوم) برای جلوگیری از افت سیگنال و افزایش طول عمر
• سیستم ضروری است. کانکتورهای BNC باید به درستی پرس شده باشند تا از شل شدن و ایجاد نویز جلوگیری شود.
• برای کابل شبکه (IP): برای نصب در فضای باز یا زیر زمین، باید از کابل‌های شیلددار (STP) استفاده شود تا در برابر نویزهای الکترومغناطیسی (EMI)
• مقاوم باشند. برای فواصل بیش از 100 متر در بستر مسی، استفاده از فیبر نوری (با تبدیل مدیا در ابتدا و انتهای مسیر) بهترین راهکار است.

2. تنظیمات شبکه (برای دوربین‌های IP آفلاین)

حتی اگر سیستم به اینترنت متصل نباشد، دوربین‌های IP نیاز به یک ساختار شبکه پایدار دارند:

• آدرس‌دهی ایستا (Static IP): به جای استفاده از DHCP که ممکن است آدرس‌ها را تغییر دهد، بهتر است به هر دوربین IP یک آدرس ثابت در رنج شبکه
• محلی اختصاص دهید (مثلاً 192.168.1.10 تا 192.168.1.50). این کار از تداخل آدرس‌ها جلوگیری کرده و اطمینان می‌دهد NVR همیشه دوربین را پیدا
• می‌کند.
• زیرشبکه مجزا: اگر در محیطی هستید که شبکه کامپیوتری دیگری وجود دارد، توصیه می‌شود برای دوربین‌ها یک شبکه محلی (VLAN یا زیرشبکه فیزیکی
• مجزا) تعریف کنید تا ترافیک نظارتی با ترافیک عمومی تداخل نداشته باشد.

3. امنیت فیزیکی زیرساخت

در سیستم آفلاین، آسیب‌پذیری اصلی، دسترسی فیزیکی است:

• محافظت از تجهیزات: DVR/NVR و سوئیچ‌ها باید در اتاق‌های قفل شده یا قفسه‌های مقاوم در برابر دستکاری نصب شوند.
• محافظت از کابل‌ها: کابل‌های کواکسیال یا شبکه که به دوربین‌ها می‌روند، باید تا حد امکان در داخل دیوار، سقف کاذب یا داکت‌های فلزی محافظت شوند تا امکان بریدن یا دستکاری کابل‌ها توسط افراد غیرمجاز به حداقل برسد.

4. پشتیبانی از برق (UPS)

از آنجا که هیچ سیستم آنلاین برای پشتیبانی یا بازیابی وجود ندارد، قطع برق بزرگترین تهدید برای ضبط مداوم است. نصب یک منبع تغذیه بدون وقفه (UPS) برای

DVR/NVR و سوئیچ‌های شبکه، تضمین می‌کند که سیستم در صورت قطع برق شهری، برای مدت زمان کافی (مثلاً 30 دقیقه تا چند ساعت) به کار خود ادامه داده

و وقایع حیاتی را از دست ندهد.

نتیجه‌گیری:

سیستم‌های انتقال تصویر دوربین مداربسته بدون اینترنت (آفلاین) همچنان به عنوان یک راه‌حل قدرتمند، پایدار و فوق‌العاده امن در محیط‌های خاص باقی مانده‌اند.

انتخاب بین روش‌های کواکسیال سنتی، شبکه محلی IP، یا راهکارهای بی‌سیم محلی باید بر اساس نیازهای رزولوشن، برد لازم و سطح امنیت مورد انتظار صورت

گیرد.

برای پروژه‌هایی که نیاز به حداکثر پایداری و حفظ حریم خصوصی داده‌ها دارند (مانند مراکز مالی، دولتی یا امنیتی حساس)، استفاده از زیرساخت کابل‌کشی شده

(ترجیحاً دوربین‌های IP متصل به NVR ایزوله) بهترین گزینه است. در حالی که سیستم‌های آفلاین دسترسی از راه دور را فدا می‌کنند، در عوض، کنترل کامل،

امنیت داده در برابر تهدیدات سایبری و پایداری عملکرد را در محیط‌های بدون اتصال یا ناپایدار تضمین می‌نمایند. پیاده‌سازی موفقیت‌آمیز این سیستم‌ها نیازمند توجه

دقیق به کیفیت کابل‌کشی و تامین برق پشتیبان است تا اطمینان حاصل شود که نظارت همیشه فعال است.
