توضیح جامع برد دید در شب دوربین‌های مداربسته

مقدمه: دید در شب و اهمیت آن در نظارت تصویری.

دید در شب (Night Vision) یکی از حیاتی‌ترین قابلیت‌های دوربین‌های مداربسته مدرن است که امکان نظارت و ضبط تصاویر با کیفیت را در شرایط کم‌نور یا تاریکی

مطلق فراهم می‌آورد. در محیط‌های امنیتی، تجاری و خانگی، توانایی دوربین برای حفظ کارایی خود پس از غروب خورشید، تفاوت بین یک سیستم نظارتی مؤثر و

یک سیستم بلااستفاده را تعیین می‌کند. این قابلیت عموماً توسط یک “برد دید در شب” که مجموعه‌ای از قطعات الکترونیکی دقیق است، مدیریت می‌شود. این برد

وظیفه دارد تا با استفاده از فناوری‌های مختلف، شرایط نوری نامساعد را به سیگنال‌های تصویری قابل پردازش تبدیل کند. درک ساختار و عملکرد این بردها برای

ارزیابی عملکرد واقعی دوربین در شرایط واقعی حیاتی است.

بخش اول: تکنولوژی‌های اصلی برد دید در شب

دید در شب در دوربین‌های مداربسته عمدتاً بر دو تکنولوژی اصلی استوار است که هر یک نیازمند بردهای الکترونیکی متفاوتی هستند و کاربردهای منحصر به فردی

دارند: مادون قرمز (IR) و حرارتی (Thermal).

1. دید در شب مادون قرمز (IR Night Vision)

این رایج‌ترین و مقرون‌به‌صرفه‌ترین روش برای دستیابی به دید در شب در دوربین‌های IP و آنالوگ است.

نحوه کار

در این سیستم، برد دید در شب، شامل آرایه‌ای از دیودهای نوری ساطع‌کننده مادون قرمز (IR LEDs) است که نور نامرئی در طیف فرابنفش نزدیک (Near-Infrared – NIR) ساطع می‌کنند.

• طول موج: این نور مرئی نیست و معمولاً در طول موج‌های 850 نانومتر یا 940 نانومتر منتشر می‌شود.
  • 850 nm: کارایی نوری کمی بالاتر دارد، اما اگر دوربین کیفیت بالایی نداشته باشد، یک درخشش قرمز ضعیف هنگام شب از دیودها قابل مشاهده است.
  • 940 nm: کاملاً نامرئی برای چشم انسان است، اما اغلب انرژی کمتری تولید می‌کند و برد مؤثر آن ممکن است اندکی کمتر باشد.
• سنسور: سنسور تصویر دوربین (CMOS یا CCD) به طور طبیعی به این طول موج‌های مادون قرمز حساس است. وقتی برد IR فعال می‌شود، سنسور نور مادون قرمز منعکس شده از سوژه‌ها را دریافت کرده و آن را به سیگنال تصویری تبدیل می‌کند که نتیجه آن یک تصویر سیاه و سفید (Monochrome) با کنتراست بالا است.

برد دید در شب IR: اجزا و عملکرد

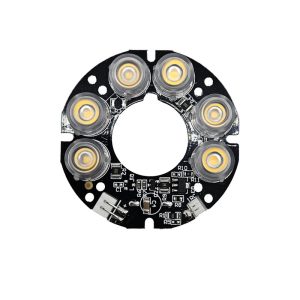

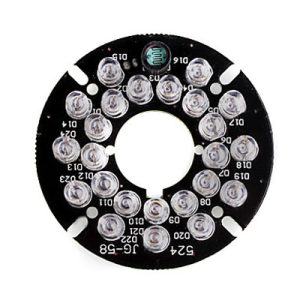

برد دید در شب IR یک PCB کوچک است که اغلب مستقیماً زیر لنز دوربین تعبیه شده است. اجزای اصلی آن شامل موارد زیر است:

• آرایه LED: مجموعه LEDها که منبع نور اصلی هستند. تعداد و چیدمان آن‌ها مستقیماً برد دید را تعیین می‌کند.
• تراشه‌های درایور (Driver ICs): این مدارها وظیفه دارند تا جریان و ولتاژ دقیقی را به LEDها برسانند. کنترل دقیق جریان برای اطمینان از عمر طولانی
• LEDها و جلوگیری از گرمای بیش از حد ضروری است.
• سنسور نوری (LDR/Photodiode): یک جزء حیاتی که به صورت پیوسته میزان نور محیط را پایش می‌کند. هنگامی که سطح نور محیط به زیر یک آستانه
• از پیش تعیین شده (مثلاً 5 لوکس) کاهش می‌یابد، این سنسور سیگنالی را به واحد پردازش مرکزی (ISP) دوربین ارسال می‌کند تا برد IR را روشن کند و
• همزمان فیلتر IR مکانیکی (اگر وجود داشته باشد) را غیرفعال نماید.
• مدارهای کنترل دما (Thermal Management): در دوربین‌های با قدرت بالا، گرما می‌تواند عمر LEDها را به شدت کاهش دهد. بردهای پیشرفته ممکن
• است شامل سنسورهای حرارتی کوچک برای تنظیم جریان در صورت افزایش دمای بیش از حد باشند.

مشکلات رایج در سیستم‌های IR

• اثر مرده (Dead Pixel) یا هایلایت (Overexposure): اگر برد قدرت بیش از حد بالایی داشته باشد یا فاصله سوژه بسیار کم باشد، نور شدید IR
• منعکس شده می‌تواند سنسور را بیش از حد تحریک کرده و نقاطی سفید یا بیش از حد روشن در تصویر ایجاد کند که جزئیات سوژه نزدیک را از بین می‌برد.
• بازتاب داخلی (Internal Reflection): در دوربین‌های دام (Dome)، اگر LEDها به شیشه یا طلق محافظ نزدیک باشند، نور مادون قرمز منعکس شده و
• بازگشتی به سمت سنسور باعث ایجاد هاله نوری سفید یا حلقه‌های نورانی در اطراف سوژه می‌شود.

2. دید در شب حرارتی (Thermal Night Vision)

دید در شب حرارتی (یا تصویربرداری حرارتی) یک رویکرد کاملاً متفاوت است و در محیط‌های امنیتی بسیار حساس یا در شرایط جوی دشوار (مانند دود یا مه)

استفاده می‌شود.

نحوه کار

این تکنولوژی بر اساس ساطع شدن گرما (امواج مادون قرمز بلند یا Long-Wave Infrared – LWIR) توسط اجسام کار می‌کند، نه نور مرئی یا مادون قرمز نزدیک.

• سنسور حرارتی (Microbolometer): قلب برد دید در شب حرارتی، آرایه Microbolometer است. این سنسورها حاوی میلیون‌ها حسگر هستند که هر
• کدام دمای محیطی خود را اندازه‌گیری می‌کنند. تفاوت‌های دمایی (بین سوژه و پس‌زمینه) جذب شده و تبدیل به سیگنال الکتریکی می‌شوند.
• پردازش سیگنال: داده‌های خام حرارتی به صورت سیگنال‌های آنالوگ ضعیف هستند. برد دید در شب حرارتی شامل مدارهای تقویت‌کننده سیگنال بسیار
• حساس، مبدل‌های آنالوگ به دیجیتال (ADC) با دقت بالا و واحدهای پردازش تصویر (ISP) تخصصی است که این داده‌های حرارتی را تفسیر کرده و آن‌ها را به
• یک تصویر قابل مشاهده (معمولاً با استفاده از پالت‌های رنگی کاذب یا Pseudocolor) تبدیل می‌کنند.

مزایا و ساختار برد حرارتی

• استقلال از نور: نیازی به هیچ منبع نوری خارجی ندارد.
• نفوذپذیری: می‌تواند از میان دود، مه، گرد و غبار و پوشش گیاهی جزئی عبور کند، زیرا بر اساس امواج حرارتی کار می‌کند نه امواج نوری.
• برد دید در شب حرارتی: این بردها بسیار پیچیده‌تر از بردهای IR هستند و به دلیل نیاز به کالیبراسیون دقیق برای اندازه‌گیری تفاوت‌های دمایی بسیار
• کوچک، هزینه تولید بالاتری دارند.

بخش دوم: اجزای کلیدی در برد الکترونیکی دید در شب (IR)

برای تمرکز بر رایج‌ترین نوع دوربین‌ها (IR)، اجزای اصلی روی برد دید در شب (PCB) را با جزئیات بیشتری بررسی می‌کنیم.

1. LED های مادون قرمز (IR Emitters)

این قطعات تعیین‌کننده اصلی برد مؤثر دوربین هستند.

• چگالی و چینش: تعداد LEDها و نحوه قرارگیری آن‌ها بر روی برد (مثلاً در یک حلقه یا در دو ردیف موازی) برای پوشش یکنواخت تصویر بسیار مهم است.
• دوربین‌های حرفه‌ای اغلب از LEDهای بزرگتر و قدرتمندتر SMD (Surface Mount Device) یا حتی LEDهای لیزری IR (IR Lasers) استفاده می‌کنند که پرتاب
• نور متمرکزتری دارند.
• زاویه دید (Beam Angle): زاویه تابش نور هر LED باید با زاویه دید لنز دوربین تطابق داشته باشد. یک LED با زاویه باریک (Narrow Beam) پرتاب نوری
• قوی‌تر در یک فاصله دور ایجاد می‌کند، در حالی که LED با زاویه گسترده (Wide Beam) برای پوشش مناطق نزدیک‌تر مناسب است. محاسبه زاویه تابش
• معمولاً با استفاده از قانون هندسی زیر تخمین زده می‌شود: [ \text{زاویه پوشش} \approx 2 \arctan \left( \frac{\text{فاصله سوژه}}{\text{قطر موثر
• LED}} \right) ] که در آن قطر مؤثر بر اساس فاصله کانونی و اندازه سنسور تعیین می‌شود.

2. درایور LED (LED Driver Circuit)

وظیفه درایور، تبدیل ولتاژ ورودی دوربین به جریان ثابت مورد نیاز LEDها است.

• مدیریت جریان ثابت (Constant Current Regulation): تفاوت ولت‌به‌ولت (V-I) بین LEDها می‌تواند باعث شود برخی LEDها جریان بیشتری بکشند و
• بسوزند. درایورهای خوب از مدارهای تنظیم جریان دقیق استفاده می‌کنند، اغلب با استفاده از فیدبک سنسور جریان (Current Sense Resistor). [
• I_{\text{LED}} = \frac{V_{\text{ref}}}{R_{\text{sense}}} ] که در آن $I_{\text{LED}}$ جریان ثابت LED، $V_{\text{ref}}$ ولتاژ مرجع درایور و
• $R_{\text{sense}}$ مقاومت سنجش جریان است.
• حفاظت از ولتاژ بالا: اگر برد با افزایش ولتاژ ورودی مواجه شود، مدار باید بتواند جریان را محدود کند تا LEDها آسیب نبینند.

3. سنسور نور محیط (Ambient Light Sensor)

این جزء تعیین کننده لحظه ورود به حالت دید در شب است.

• LDR (Light Dependent Resistor): رایج‌ترین نوع است که مقاومتش با افزایش نور محیط کاهش می‌یابد.
• فتودیودها (Photodiodes): حساسیت و پاسخ‌دهی سریع‌تری نسبت به LDR دارند و بیشتر در دوربین‌های مدرن استفاده می‌شوند.
• مدار آستانه (Threshold Circuitry): یک مدار مقایسه‌کننده ولتاژ (Comparator) ولتاژ خروجی سنسور را با یک ولتاژ مرجع ثابت مقایسه می‌کند.
• هنگامی که ولتاژ سنسور از آستانه پایین‌تر می‌آید (نشان دهنده تاریکی)، سیگنال فعال‌سازی به ISP ارسال می‌شود.

4. مدارهای کنترل و زمان‌بندی (Controller/Timing Circuitry)

این بخش مسئول اجرای ویژگی‌های هوشمند دید در شب است.

• فعال‌سازی مکانیکی (فیلتر IR Cut): در دوربین‌های روز/شب، برد دید در شب شامل یک مکانیسم فیزیکی است که یک فیلتر حذف کننده نور مادون
• قرمز (IR Cut Filter) را در روز جلوی لنز نگه می‌دارد تا کیفیت رنگ تصاویر حفظ شود. هنگام فعال شدن برد IR، این فیلتر باید کنار برود. برد کنترل این
• جابجایی را مدیریت می‌کند.
• حالت استروب (Strobe Mode): در برخی دوربین‌ها، برای افزایش برد مؤثر بدون افزایش مصرف انرژی دائمی، LEDها در پالس‌های بسیار کوتاه و با جریان
• بسیار بالا (Strobe) روشن می‌شوند. مدار کنترل باید این پالس‌های دقیق زمانی را مدیریت کند.

بخش سوم: مفاهیم فنی مهم در طراحی برد دید در شب

طراحی مؤثر برد دید در شب نیازمند درک تعادل بین کیفیت تصویر، برد مؤثر و دوام قطعات است.

1. برد مؤثر (Effective Range) و قانون مربع معکوس

برد مؤثر حداکثر فاصله‌ای است که دوربین می‌تواند با وضوح قابل قبول، شیء را در تاریکی کامل تشخیص دهد. این برد مستقیماً به توان نوری ساطع شده و

حساسیت سنسور بستگی دارد.

توان نوری دریافتی (Received Optical Power – $P_r$) در دوربین توسط قانون مربع معکوس (Inverse Square Law) کاهش می‌یابد:

[ P_r \propto \frac{P_t}{d^2} ] که در آن $P_t$ توان ارسالی LED و $d$ فاصله سوژه است.

برای دستیابی به یک برد دو برابر، توان LED باید چهار برابر شود (زیرا انرژی به صورت کروی پخش می‌شود). به همین دلیل، تولیدکنندگان اغلب توان LED را افزایش

می‌دهند که این امر باعث افزایش حرارت تولید شده و نیاز به مدیریت گرمای بهتر در برد می‌شود.

2. طول موج و تأثیر آن بر دید

همانطور که ذکر شد، طول موج تأثیر مستقیم بر کارایی و مرئی بودن سیستم دارد:

• 850 nm: پرتاب نوری قوی‌تر، اما خطر دیدن هاله قرمز توسط چشم انسان.
• 940 nm: کاملاً نامرئی، اما برای رسیدن به برد مشابه 850 nm، معمولاً به حدود 1.5 تا 2 برابر توان بیشتری نیاز است، که این خود چالش‌های حرارتی
• بیشتری برای برد ایجاد می‌کند.

3. Smart IR / Adaptive IR (IR هوشمند یا تطبیقی)

این ویژگی نشان دهنده بلوغ تکنولوژی درایور و کنترل برد دید در شب است. هدف Smart IR حل مشکل هایلایت شدن سوژه‌های نزدیک است.

• عملکرد: برد دید در شب هوشمند، فاصله سوژه را تشخیص می‌دهد (گاهی اوقات با تحلیل بازتاب نور LEDها به سنسور یا استفاده از ماژول‌های تشخیص
• عمق ساده‌تر).
• تنظیم جریان: بر اساس فاصله، درایور به صورت دینامیکی جریان LEDها را تنظیم می‌کند. اگر سوژه نزدیک باشد، جریان LED کاهش می‌یابد تا تصویر بیش
• از حد سفید نشود؛ اگر سوژه دور باشد، جریان افزایش می‌یابد تا برد مؤثر حفظ شود. این تنظیم اغلب از طریق الگوریتم‌های نرم‌افزاری روی ISP و سپس
• اعمال ولتاژ کنترلی بر درایور LED انجام می‌شود.

4. ملاحظات پایداری محیطی (Environmental Durability)

از آنجایی که برد دید در شب اغلب در معرض محیط بیرونی قرار دارد (حتی اگر در بدنه دوربین نصب شده باشد)، طراحی PCB باید مقاوم باشد:

• پوشش محافظ (Conformal Coating): بردها معمولاً با یک لایه محافظ اپوکسی یا آکریلیک پوشانده می‌شوند تا در برابر رطوبت، گرد و غبار و مواد
• شیمیایی محافظت شوند.
• انتخاب خازن‌ها و مقاومت‌ها: قطعات الکترونیکی باید از نوع صنعتی یا با رتبه دمایی بالا انتخاب شوند تا در برابر نوسانات حرارتی شدید (که اغلب با روشن
• شدن LEDها رخ می‌دهد) دوام بیاورند.

نتیجه‌گیری:

برد دید در شب، چه مبتنی بر نور مادون قرمز و چه مبتنی بر سنسور حرارتی، یک سیستم الکترونیکی تخصصی است که وظیفه دارد کمبود نور محیط را با استفاده

از امواج الکترومغناطیسی یا تشخیص گرما جبران کند. در سیستم‌های IR مرسوم، این برد شامل یک تعامل دقیق بین LEDها، درایورهای جریان و سنسورهای

محیطی است که توسط تراشه‌های کنترلی مدیریت می‌شود تا فعال‌سازی به موقع و تنظیم شدت نور انجام پذیرد. کیفیت این برد، به‌طور مستقیم بر کارایی

سیستم نظارتی در شب، از نظر برد تشخیص، وضوح تصویر در تاریکی، و طول عمر کلی دوربین تأثیر می‌گذارد. پیشرفت‌ها در تکنولوژی Smart IR نشان می‌دهد که

تمرکز بر روی درایورهای هوشمند، کلید دستیابی به تصاویر شبانه متعادل‌تر و با کیفیت‌تر است.
