راهنمای جامع انواع دستگاه‌های ضبط نظارتی (DVR, NVR, XVR)

مقدمه:

در عصر حاضر که امنیت و نظارت تصویری نقشی حیاتی در حفاظت از جان و مال ایفا می‌کند، فناوری‌های مرتبط با سیستم‌های مداربسته (CCTV) دستخوش تحولات بنیادینی شده‌اند. از روزهای اولیه استفاده از نوارهای ویدئویی و دوربین‌های آنالوگ ساده، جهان امنیت به سمت دیجیتالی شدن کامل و اتصال شبکه‌ای حرکت کرده است. این گذار نه تنها کیفیت تصویر را به سطوح بی‌سابقه‌ای ارتقا داده، بلکه نحوه مدیریت، ذخیره‌سازی و دسترسی به داده‌های نظارتی را نیز دگرگون ساخته است.

قلب تپنده هر سیستم نظارتی، دستگاه ضبط‌کننده آن است. این دستگاه‌ها وظیفه دریافت، پردازش، فشرده‌سازی و ذخیره‌سازی جریان‌های ویدئویی را بر عهده دارند. با پیشرفت‌های سریع تکنولوژیک، سه پارادایم اصلی در حوزه ضبط‌کننده‌ها ظهور کرده‌اند که هر کدام پاسخگوی نیازها، زیرساخت‌ها و محدودیت‌های خاصی هستند: DVR (Digital Video Recorder)، NVR (Network Video Recorder) و XVR (eXtended/Hybrid Video Recorder).

شناخت دقیق تفاوت‌ها و ویژگی‌های این سه نوع دستگاه برای مهندسان، نصابان، مدیران امنیتی و حتی کاربران نهایی، امری ضروری است. انتخاب نادرست می‌تواند منجر به هدر رفتن سرمایه، عدم دستیابی به کیفیت مطلوب یا بروز مشکلات سازگاری در آینده شود.

این سند به عنوان یک راهنمای جامع و تخصصی، با هدف تشریح عمیق این سه ستون اصلی فناوری ضبط نظارتی تدوین شده است. ما نه تنها به تعریف فنی هر دستگاه می‌پردازیم، بلکه نحوه عملکرد داخلی، مزایا، معایب و مهم‌تر از همه، جایگاه استراتژیک آن‌ها در اکوسیستم‌های امنیتی مختلف را مورد کالبدشکافی قرار خواهیم داد. بخش مقدماتی بر اهمیت این گذار فناوری تأکید دارد؛ آنالوگ به دیجیتال، و سپس وابستگی به شبکه. این تحول، نیاز به دستگاه‌هایی با قابلیت‌های سازگاری و قدرت پردازش بالاتر را اجتناب‌ناپذیر ساخت، و XVRها به عنوان پل ارتباطی بین دو دنیای قدیمی و جدید ظهور کردند.

در ادامه‌ی این مقاله، به تفکیک به بررسی هر یک از این دستگاه‌ها خواهیم پرداخت تا تصویری کامل از قابلیت‌های هر کدام در اختیار خواننده قرار گیرد.

بخش اول: DVR (Digital Video Recorder) – ضبط‌کننده ویدیویی دیجیتال

DVR قدیمی‌ترین و پایدارترین پلتفرم در میان دستگاه‌های ضبط نظارتی است که همچنان در بسیاری از پروژه‌های کوچک و متوسط مورد استفاده قرار می‌گیرد.

۱. تعریف و نحوه عملکرد

DVR یک دستگاه الکترونیکی است که سیگنال‌های ویدیویی آنالوگ دریافتی از دوربین‌های مداربسته سنتی (Analog CCTV) را دریافت، دیجیتالی می‌کند، فشرده‌سازی می‌کند و بر روی دیسک سخت (HDD) ذخیره می‌نماید.

نحوه عملکرد:

1. دریافت سیگنال: دوربین‌های آنالوگ، سیگنال‌های ویدیویی را به صورت سیگنال الکتریکی پیوسته (آنالوگ) از طریق کابل کواکسیال (معمولاً RG59) به DVR ارسال می‌کنند.
2. تبدیل آنالوگ به دیجیتال (ADC): DVR از مبدل‌های آنالوگ به دیجیتال داخلی (Analog-to-Digital Converters) برای تبدیل سیگنال دریافتی به داده‌های دیجیتال قابل ذخیره‌سازی استفاده می‌کند.
3. فشرده‌سازی: داده‌های دیجیتالی شده با استفاده از الگوریتم‌هایی مانند H.264 یا H.265 فشرده‌سازی می‌شوند تا فضای ذخیره‌سازی کاهش یابد.
4. ذخیره‌سازی و مدیریت: تصاویر فشرده شده بر روی هارد دیسک داخلی ذخیره شده و امکان مشاهده زنده، بازبینی و دسترسی از راه دور از طریق شبکه فراهم می‌شود.

۲. سازگاری انحصاری با دوربین‌های آنالوگ

نقطه تمایز اصلی DVRها، ماهیت انحصاری آن‌ها در پشتیبانی از دوربین‌های آنالوگ استاندارد (CVBS) است. این دستگاه‌ها فاقد پورت‌های شبکه داخلی برای پردازش مستقیم جریان‌های IP هستند و اساساً طراحی شده‌اند تا زیرساخت‌های قدیمی کابل‌کشی کواکسیال را مدیریت کنند.

۳. مزایا و معایب DVR

جنبهشرحمزایاهزینه پایین اولیهتجهیزات DVR و دوربین‌های آنالوگ معمولاً بسیار ارزان‌تر از سیستم‌های مبتنی بر IP هستند.نصب سادهنصب نسبتاً ساده است و نیاز به دانش تخصصی شبکه ندارد. کابل‌کشی Plug-and-Play (وصل کن و کار کن) است.پایداری بالابه دلیل نداشتن وابستگی به زیرساخت پیچیده شبکه، سیستم‌های مبتنی بر DVR معمولاً از پایداری عملیاتی بالایی برخوردارند.معایبمحدودیت رزولوشنحداکثر رزولوشن قابل پشتیبانی در DVRهای سنتی معمولاً به کیفیت استاندارد (SD) یا حداکثر ۹۶۰H محدود می‌شود. حتی DVRهای پیشرفته‌تر HD-CVI/TVI نیز معمولاً از ۸ مگاپیکسل فراتر نمی‌روند.کیفیت تصویر ضعیف‌تربه دلیل ماهیت آنالوگ سیگنال و فرآیند تبدیل، تصاویر همیشه نویز بیشتری داشته و جزئیات کمتری نسبت به IP ارائه می‌دهند.مقیاس‌پذیری محدودافزودن دوربین‌ها معمولاً به تعداد پورت‌های فیزیکی BNC محدود می‌شود و ارتقاء سیستم دشوار است.عدم پشتیبانی از هوشمندی پیشرفتهقابلیت‌های تجزیه و تحلیل ویدیویی هوشمند (IVA) در سیستم‌های DVR اغلب محدود یا ناکارآمد هستند.

بخش دوم: NVR (Network Video Recorder) – ضبط‌کننده ویدیویی شبکه

NVR نماینده نسل جدید سیستم‌های نظارتی است که بر پایه زیرساخت شبکه دیجیتال عمل می‌کند و استاندارد اصلی برای نصب‌های جدید و بزرگ محسوب می‌شود.

۱. تعریف و نحوه عملکرد

NVR دستگاهی است که به‌طور اختصاصی برای دریافت، پردازش و ذخیره‌سازی جریان‌های ویدیویی دیجیتال فشرده شده (استریم‌های IP) از دوربین‌های تحت شبکه (IP Cameras) طراحی شده است.

نحوه عملکرد:

1. دریافت استریم دیجیتال: دوربین‌های IP، تصاویر را مستقیماً در داخل خود دستگاه (On-Camera) دیجیتالی و فشرده‌سازی می‌کنند و سپس استریم ویدیویی را از طریق پروتکل‌های استاندارد شبکه (مانند TCP/IP و RTSP) به NVR ارسال می‌کنند.
2. عدم نیاز به تبدیل: NVR نیازی به مبدل آنالوگ به دیجیتال ندارد؛ زیرا ورودی آن مستقیماً داده‌های دیجیتال آماده مصرف است.
3. مدیریت شبکه: NVR از طریق سوییچ‌های شبکه و زیرساخت اترنت (Ethernet) ارتباط برقرار می‌کند. در بسیاری از موارد، NVRها مجهز به سوییچ‌های PoE (Power over Ethernet) داخلی هستند که امکان تغذیه و انتقال داده از طریق یک کابل شبکه واحد را فراهم می‌آورند.
4. ذخیره‌سازی: تصاویر دریافتی مستقیماً فشرده‌سازی شده (یا در همان فرمت فشرده‌ای که دوربین ارسال کرده است) ذخیره می‌شوند.

۲. سازگاری انحصاری با دوربین‌های تحت شبکه (IP)

NVRها به طور کامل به دوربین‌های IP وابسته هستند. این دوربین‌ها می‌توانند از طریق کابل شبکه (CAT5e/CAT6) یا بی‌سیم متصل شوند و از قابلیت‌هایی مانند PoE برای تأمین برق بهره‌مند گردند. این انعطاف‌پذیری باعث می‌شود دوربین‌ها در هر نقطه‌ای که دسترسی شبکه وجود دارد، نصب شوند، بدون محدودیت فیزیکی کابل کواکسیال.

۳. مزایا و معایب NVR

جنبهشرحمزایارزولوشن بالاپشتیبانی کامل از رزولوشن‌های ۴K، ۸K و بالاتر، که امکان بزرگنمایی دیجیتال (Digital Zoom) با حفظ وضوح بالا را فراهم می‌آورد.انعطاف‌پذیری شبکهدوربین‌ها می‌توانند در هر نقطه‌ای از شبکه متصل شوند. مقیاس‌پذیری آسان با افزودن سوییچ‌ها و پورت‌های بیشتر.پردازش توزیع شدهاز آنجایی که فشرده‌سازی در دوربین انجام می‌شود، بار پردازشی از روی دستگاه ضبط برداشته می‌شود (کاهش بار CPU در NVR).قابلیت‌های پیشرفته (IVA)پشتیبانی کامل از هوش مصنوعی، تشخیص چهره، تشخیص پلاک خودرو (ANPR) و شمارش اشیاء، زیرا داده‌ها از ابتدا دیجیتال و غنی هستند.معایبهزینه بالاتردوربین‌های IP و تجهیزات جانبی (مانند سوییچ‌های PoE) معمولاً گران‌تر از سیستم‌های آنالوگ هستند.نیاز به زیرساخت شبکه قویبرای استریم‌های با رزولوشن بالا (به ویژه ۴K)، نیاز به شبکه گیگابیتی و پهنای باند کافی وجود دارد.پیچیدگی نصبنصب نیازمند دانش تخصصی در مورد تنظیمات شبکه (IP Addressing، Subnet Mask، VLAN) است.وابستگی به برق شبکهوابستگی به PoE یا آداپتورهای برق مجزا برای دوربین‌ها در صورت عدم استفاده از PoE در سوییچ.

بخش سوم: XVR (eXtended/Hybrid Video Recorder) – ضبط‌کننده ویدیویی هیبریدی

XVR، که گاهی اوقات به آن HDVR (Hybrid DVR) نیز گفته می‌شود، پاسخی به نیاز بازار برای ارتقاء سیستم‌های قدیمی آنالوگ به فناوری‌های جدیدتر بدون نیاز به تعویض کامل زیرساخت کابل‌کشی است.

۱. تعریف به عنوان دستگاه هیبریدی

XVR یک دستگاه ضبط کننده هوشمند است که از چندین پروتکل ویدیویی مختلف به صورت همزمان پشتیبانی می‌کند. این دستگاه‌ها قابلیت سازگاری با طیف وسیعی از دوربین‌ها را دارند و در واقع پل ارتباطی میان دنیای آنالوگ و دیجیتال (IP) هستند.

۲. نحوه سازگاری و پشتیبانی چندگانه

مهم‌ترین ویژگی XVRها، قابلیت تشخیص خودکار و پشتیبانی از پروتکل‌های زیر است:

• آنالوگ استاندارد (CVBS): دوربین‌های سنتی با کیفیت SD.
• HD-TVI (High Definition Time Division Multiplexing): فناوری انحصاری داهوا، که امکان انتقال ویدئوی HD بر روی کابل کواکسیال را فراهم می‌کند.
• CVI (Composite Video Interface): فناوری اختصاصی هایک‌ویژن، مشابه TVI.
• AHD (Analog High Definition): یک استاندارد بازتر برای انتقال HD بر بستر کواکسیال.
• IP (پروتکل‌های شبکه): اکثر XVRهای مدرن توانایی افزودن تعداد محدودی دوربین IP از طریق پورت‌های شبکه اترنت را دارند (معمولاً با استفاده از پروتکل ONVIF).

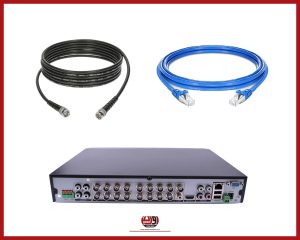

این دستگاه‌ها دارای ورودی‌های BNC برای دوربین‌های سیمی و پورت‌های RJ45 برای دوربین‌های IP هستند که به طور همزمان فعال می‌باشند.

۳. مزایای اصلی و محدودیت‌های XVR

جنبهشرحمزایاانعطاف‌پذیری برای ارتقاء (Upgrade Path)بهترین راهکار برای ارتقاء سیستم‌های قدیمی آنالوگ. کاربران می‌توانند ابتدا دوربین‌های اصلی را با مدل‌های HD-TVI/CVI تعویض کنند و بعداً دوربین‌های IP را به سیستم اضافه کنند.پشتیبانی از استانداردهایک دستگاه می‌تواند انواع مختلفی از دوربین‌ها (حتی از برندهای مختلف که از پروتکل‌های HD پشتیبانی می‌کنند) را مدیریت کند.حفظ سرمایه‌گذاری قبلیامکان استفاده مجدد از کابل‌کشی کواکسیال موجود و در عین حال بهره‌مندی از وضوح تصویر بالاتر (تا ۸ مگاپیکسل).معایبمحدودیت تعداد کانال‌های IPمعمولاً تعداد کانال‌های IP در XVRها محدود است (مثلاً اگر دستگاه ۱۶ کانال آنالوگ داشته باشد، ممکن است فقط بتواند ۸ کانال IP اضافی را پشتیبانی کند).پیچیدگی پیکربندیدر صورت استفاده همزمان از دوربین‌های مختلف (مثلاً آنالوگ و IP)، پیکربندی و دیباگ کردن ممکن است کمی پیچیده‌تر باشد.عدم پشتیبانی کامل از پتانسیل IPاگرچه XVR از IP پشتیبانی می‌کند، اما مدیریت شبکه آن به اندازه یک NVR اختصاصی قوی نیست و از قابلیت‌های پیشرفته شبکه بی‌بهره است.

بخش مقایسه‌ای کلیدی: جدول تحلیل پارامترها

جدول زیر خلاصه‌ای از تفاوت‌های اساسی میان سه نوع دستگاه ضبط کننده را بر اساس معیارهای کلیدی ارائه می‌دهد:

پارامتر مقایسهDVR (آنالوگ سنتی)NVR (شبکه)XVR (هیبریدی)نوع دوربین پشتیبانی شدهمنحصراً آنالوگ (CVBS)منحصراً تحت شبکه (IP)آنالوگ، HD-TVI، CVI، AHD، و تعداد محدودی IPنحوه انتقال سیگنالکابل کواکسیال (BNC)کابل شبکه (Ethernet)ترکیبی (BNC و RJ45)محل انجام فشرده‌سازیدر داخل خود دستگاه DVRدر داخل دوربین‌های IPترکیبی (در دوربین برای IP، در دستگاه برای آنالوگ)حداکثر رزولوشن معمولتا ۹۶۰H (SD)بسیار بالا (تا ۱۲ مگاپیکسل یا بالاتر)تا ۸ مگاپیکسل (بسته به پروتکل HD مورد استفاده)پهنای باند مورد نیازبسیار کم (فقط داده‌های ویدیویی)بالا؛ وابسته به تعداد و رزولوشن دوربین‌های IPمتوسط؛ وابسته به ترکیب دوربین‌هاپیچیدگی نصببسیار ساده (Plug-and-Play)متوسط تا پیچیده (نیاز به تنظیمات شبکه)متوسط (تنظیمات باید برای هر نوع دوربین انجام شود)مقیاس‌پذیریپایین (محدود به پورت‌های فیزیکی)بسیار بالا (توسط سوییچ‌ها و زیرساخت شبکه)متوسط (ترکیبی از محدودیت فیزیکی و شبکه)هزینه اولیه تجهیزاتپایین‌ترینبالاترینمتوسطکاربرد اصلیسیستم‌های کوچک، بودجه محدود، جایگزینی قطعات معیوبنصب‌های جدید، پروژه‌های بزرگ، نیاز به بالاترین کیفیت تصویرارتقاء سیستم‌های قدیمی به HD بدون تعویض کابل‌کشی

تحلیل عملکرد فشرده‌سازی و انتقال داده

در سیستم‌های DVR، فرآیند تبدیل و فشرده‌سازی نیازمند منابع پردازشی زیادی در خود دستگاه است. معادله تقریبی کیفیت تصویر (بر اساس بیت‌ریت یا نرخ داده) برای یک دوربین HD (مانند 1080p) در یک DVR ممکن است به شرح زیر باشد:

[
\text{Bitrate (Mbps)} \approx 2 \text{ تا } 4 \text{ برای هر کانال} ]

در مقابل، در NVR، دوربین IP داده را کدگذاری می‌کند و مستقیماً ارسال می‌نماید. برای یک دوربین 4K (8MP) که از کدک H.265 استفاده می‌کند، بیت‌ریت می‌تواند به صورت زیر باشد:

[
\text{Bitrate}_{4K} \approx 10 \text{ تا } 16 \text{ Mbps} ]

این تفاوت نشان می‌دهد که چرا NVR نیازمند زیرساخت شبکه قوی‌تر است؛ زیرا ترافیک داده‌ای بسیار سنگین‌تری را مدیریت می‌کند.

بخش نتیجه‌گیری: راهنمای انتخاب بر اساس سناریو

انتخاب دستگاه ضبط مناسب به شدت وابسته به شرایط فعلی، بودجه و اهداف بلندمدت پروژه است. در اینجا توصیه‌هایی بر اساس سناریوهای متداول ارائه می‌شود:

۱. سناریو: بازسازی و ارتقاء سیستم‌های قدیمی (Legacy Upgrade)

توصیه: XVR

اگر زیرساخت کابل‌کشی کواکسیال در محل شما سالم است و نمی‌خواهید هزینه‌های هنگفتی صرف کشیدن کابل‌های شبکه جدید کنید، XVR بهترین گزینه است. با خرید یک XVR، می‌توانید به تدریج دوربین‌های قدیمی آنالوگ را با دوربین‌های HD-TVI یا AHD جایگزین کنید و کیفیت تصویر را به شدت بهبود بخشید، در حالی که در آینده امکان اضافه کردن چند دوربین IP به سیستم نیز حفظ می‌شود.

۲. سناریو: نصب جدید با تمرکز بر بالاترین کیفیت و قابلیت‌های هوشمند

توصیه: NVR

برای پروژه‌های ساختمانی نوساز، تأسیسات صنعتی جدید، یا محیط‌هایی که نیاز به نظارت با وضوح بسیار بالا (۴K به بالا) و قابلیت‌های پیشرفته تحلیل تصویر (مانند تشخیص نفوذ، شمارش افراد و مدیریت دسترسی) دارند، NVR استاندارد طلایی است. اگرچه هزینه اولیه بالاتر است، اما انعطاف‌پذیری شبکه و کیفیت تصویر برتر، سرمایه‌گذاری بلندمدت مطمئنی را تضمین می‌کند.

۳. سناریو: نصب جدید با بودجه محدود یا نظارت ساده (مکان‌های کوچک)

توصیه: DVR (یا XVR در حالت آنالوگ)

اگر نیاز به نظارت صرفاً جهت بازبینی وقایع و بودجه بسیار محدود است، و رزولوشن‌های HD یا بالاتر ضرورتی ندارند، DVRهای استاندارد همچنان اقتصادی‌ترین راهکار باقی می‌مانند. با این حال، با کاهش قیمت دوربین‌های IP و XVRها، استفاده از XVR در حالت آنالوگ نیز می‌تواند به عنوان یک “بیمه” برای ارتقاء آینده در نظر گرفته شود.

جمع‌بندی نهایی:

سیستم‌های نظارتی مدرن به سمت دیجیتالی شدن کامل حرکت کرده‌اند و NVRها نقش غالب را در بازار جدید ایفا می‌کنند. با این حال، به دلیل هزینه بالا و پیچیدگی زیرساخت شبکه، XVRها به عنوان راه‌حل‌های هیبریدی انعطاف‌پذیر، بازار مهمی را برای حفظ و ارتقاء سیستم‌های موجود اشغال کرده‌اند. DVRها به عنوان یک فناوری در حال منسوخ شدن، عمدتاً در پروژه‌های بسیار کوچک و مقرون به صرفه باقی خواهند ماند.
