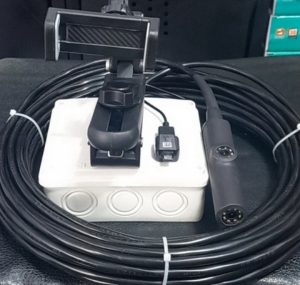

دوربین آندوسکوپی فنری ۲۵ متری FHD

دوربین آندوسکوپی فنری ۲۵ متری فول اچ‌دی با قابلیت ضبط

چکیده

این مقاله به بررسی کامل ویژگی‌ها، مزایا و کاربردهای تخصصی دوربین آندوسکوپی با کابل فنری ۲۵ متری و رزولوشن Full HD به همراه قابلیت ضبط می‌پردازد.

این ابزار یک راه‌حل حیاتی برای بازرسی‌های دقیق در محیط‌های دشوار، دسترسی محدود و فواصل طولانی است. با توجه به نیاز روزافزون صنایع مختلف به

بازرسی‌های غیرمخرب (NDT) و مستندسازی دقیق، مدل ۲۵ متری فنری با کیفیت تصویر بالا، استانداردهای جدیدی را در زمینه بازرسی بصری تعریف کرده است.

این دستگاه با فراهم آوردن دیدی واضح و قابلیت ذخیره‌سازی داده‌ها، امکان تشخیص سریع و موثق مشکلات را در زیرساخت‌ها و تجهیزات پیچیده فراهم می‌آورد.

۱. مقدمه: ضرورت بازرسی بصری دقیق و تکامل تجهیزات

بازرسی بصری یکی از اولین و حیاتی‌ترین مراحل در ارزیابی سلامت و عملکرد هر سیستم مکانیکی، تأسیساتی یا سازه‌ای است. در گذشته، دسترسی به

فضاهای داخلی تجهیزات یا مجاری معمولاً نیازمند تخریب، باز کردن قطعات سنگین، یا استفاده از روش‌های پرهزینه و زمان‌بر بود. ظهور دوربین‌های آندوسکوپی این

پارادایم را تغییر داد.

دوربین‌های آندوسکوپی (که گاهی با نام‌های بوروسکوپ صنعتی یا بازرس کابل نیز شناخته می‌شوند) ابزاری ضروری در صنایع مختلف، از جمله لوله‌کشی،

تأسیسات، بازرسی سازه‌ها، و تعمیرات مکانیکی هستند. آن‌ها امکان دیدن فضاهای پنهان را بدون کوچک‌ترین آسیب به ساختار اصلی فراهم می‌کنند.

مدل‌های استاندارد آندوسکوپ معمولاً دارای کابل‌های نسبتاً کوتاه (۳ تا ۱۰ متر) و گاهی اوقات انعطاف‌پذیر هستند. اما در محیط‌های صنعتی بزرگ، سیستم‌های

فاضلاب شهری، یا بازرسی خطوط انتقال طولانی، این محدودیت‌ها مانع از انجام بازرسی جامع می‌شوند. مدل ۲۵ متری فنری، یک ارتقاء قابل توجه نسبت به

مدل‌های کوتاه‌تر و سیمی معمولی است، زیرا:

1. دسترسی به فواصل طولانی: طول ۲۵ متر، امکان بازرسی خطوط لوله طولانی یا فضاهای وسیع داخلی ساختمان‌ها را بدون نیاز به جابه‌جایی مکرر تجهیزات فراهم می‌سازد.
2. هدایت‌پذیری در مسیرهای پیچیده: طراحی فنری کابل (Semi-Rigid) امکان حفظ شکل و هدایت دقیق دوربین در خم‌ها و زوایای متعدد را تسهیل می‌کند.

هدف این مقاله، تشریح دقیق مشخصات فنی و کاربردهای عملی این ابزار تخصصی است.

۲. ویژگی‌های کلیدی مدل ۲۵ متری فنری FHD

عملکرد برتر این دوربین‌ها ناشی از ترکیب دقیق چندین فناوری کلیدی است که در زیر به تفصیل شرح داده شده‌اند.

۲.۱. طول کابل ۲۵ متری و ساختار فنری (Spring-Coiled/Semi-Rigid)

مهم‌ترین تمایز این مدل، طول و ساختار فیزیکی کابل آن است.

الف. طول کابل (۲۵ متر):

طول ۲۵ متر، دامنه کاری بسیار وسیعی را پوشش می‌دهد. این طول برای بازرسی‌های زیرساختی (مانند خطوط اصلی آب یا فاضلاب شهری) و همچنین

بازرسی‌های صنعتی در کارخانه‌های بزرگ بسیار کارآمد است.

ب. ساختار فنری (Semi-Rigid):

کابل‌های فنری از یک هسته انعطاف‌پذیر که با یک سیم‌پیچ فلزی (معمولاً فولاد ضد زنگ) احاطه شده، تشکیل شده‌اند. این طراحی مزایای عمده‌ای دارد:

1. حفظ شکل (Shape Retention): برخلاف کابل‌های نرم (مثل کابل‌های ویدئویی معمولی) که تمایل دارند در حفره‌ها خم شوند و مسیر خود را از دست
2. بدهند، کابل فنری می‌تواند شکل خود را پس از قرارگیری در یک مسیر مشخص حفظ کند. این ویژگی برای هدایت دوربین در مسیرهای پرپیچ‌وخم و حفظ
3. موقعیت آن در یک نقطه خاص برای بررسی دقیق، حیاتی است.
4. مقاومت در برابر کشش و فشار: ساختار فنری، مقاومت بالایی در برابر فشار جانبی (ناشی از برخورد با دیواره لوله) و کشش (ناشی از بیرون کشیدن در
5. مسیرهای ناهموار) ایجاد می‌کند.
6. طول عمر بالا: کاهش سایش داخلی بین هسته کابل و غلاف بیرونی، طول عمر عملیاتی دستگاه را به ویژه در محیط‌های ساینده افزایش می‌دهد.

۲.۲. کیفیت تصویر Full HD (1080p)

رزولوشن تصویر، تعیین‌کننده کیفیت تحلیل اطلاعات به دست آمده است.

• وضوح تصویر: Full HD معادل (1920 \times 1080) پیکسل است. این وضوح بالا برای تشخیص دقیق جزئیات بسیار ریز مانند:
  • ترک‌های مویی (Hairline Cracks) در بتن یا فلز.
  • میزان خوردگی یا زنگ‌زدگی.
  • وجود رسوبات، چربی‌ها، یا توده‌های مسدودکننده در لوله‌ها.
• اهمیت مستندسازی: در بازرسی‌های قانونی یا تعمیراتی که نیاز به تأییدیه بیمه یا کارفرما است، کیفیت 1080p امکان ثبت مستندات بصری قابل استناد و
• بزرگنمایی (Digital Zoom) با حفظ کیفیت نسبی را فراهم می‌آورد.

۲.۳. قابلیت ضبط و ذخیره‌سازی داده‌ها

قابلیت ضبط ویدئویی و عکس‌برداری، این ابزار را از یک وسیله مشاهده ساده به یک ابزار گزارش‌دهی کامل تبدیل می‌کند.

• ضبط ویدئو (Video Recording): امکان ثبت دنباله‌ای از وقایع یا بازرسی کامل به صورت فایل‌های ویدئویی (معمولاً با فرمت‌های MP4 یا AVI).
• ثبت عکس (Photo Capture): امکان ثبت لحظه‌ای تصاویر با کیفیت بالا از نقاط مورد نظر (مانند محل دقیق نشت یا انسداد).
• رسانه ذخیره‌سازی: معمولاً از کارت‌های حافظه MicroSD (با پشتیبانی تا ظرفیت‌های مشخص، مثلاً ۶۴ یا ۱۲۸ گیگابایت) برای ذخیره‌سازی استفاده می‌شود.

۲.۴. سر دوربین مقاوم و ضدآب (IP Rating)

از آنجایی که این دوربین‌ها غالباً در محیط‌های مملو از مایعات (آب، فاضلاب، نفت) استفاده می‌شوند، مقاومت در برابر نفوذ آب و گرد و غبار حیاتی است.

• استاندارد IP (Ingress Protection): این دوربین‌ها معمولاً دارای درجه حفاظت بالا، اغلب IP67 یا گاهی IP68 هستند.
  • IP67: حفاظت کامل در برابر گرد و غبار و توانایی مقاومت در برابر غوطه‌وری موقت در آب (تا ۱ متر عمق برای مدت محدود).
  • IP68: قابلیت غوطه‌وری مداوم تحت شرایط مشخص شده توسط سازنده.
• جنس بدنه: سر دوربین معمولاً از آلیاژهای فلزی مقاوم در برابر خوردگی (مانند فولاد ضد زنگ) ساخته می‌شود.

۲.۵. سیستم نورپردازی LED قابل تنظیم

محیط‌هایی که بازرسی می‌شوند (مانند داخل لوله‌ها یا کانال‌های بسته) کاملاً تاریک هستند.

• LEDهای پرنور: در اطراف لنز دوربین، چندین دیود نوری LED (اغلب ۶ تا ۱۲ عدد) نصب شده‌اند.
• تنظیم شدت نور: قابلیت تنظیم شدت نور (Brightness Control) از طریق کنترل پنل یا مانیتور ضروری است تا از بازتاب شدید نور (Glare) در سطوح مرطوب یا براق جلوگیری شده و وضوح تصویر در اعماق تاریک حفظ شود.

۳. کاربردهای تخصصی دوربین آندوسکوپی فنری ۲۵ متری

طول و انعطاف‌پذیری این دستگاه، آن را برای سناریوهایی ایده‌آل می‌سازد که دوربین‌های کوتاه‌تر قادر به انجام آن‌ها نیستند.

۳.۱. بازرسی تأسیسات و لوله‌کشی (Pipe Inspection)

این حوزه اصلی‌ترین بازار مصرف این نوع دوربین‌ها است.

• سیستم‌های فاضلاب و آب باران: تشخیص محل دقیق شکستگی‌ها، ترک‌ها، نفوذ ریشه‌های درختان، تجمع رسوبات سخت (مانند آهک یا چربی)، و
• انسدادهای ناشی از ورود اشیاء خارجی. طول ۲۵ متری اجازه می‌دهد تا چندین دهانه منهول را بدون نیاز به ورود دستی یا استفاده از تجهیزات حفاری اولیه
• مورد بازرسی قرار داد.
• سیستم‌های HVAC و مجاری تهویه: بررسی داخل کانال‌های تهویه بلند در ساختمان‌های تجاری یا صنعتی برای یافتن محل نشت هوا، آلودگی‌ها، تجمع
• گرد و غبار بیش از حد، یا آسیب ساختاری در پوشش کانال.
• لوله‌های گرمایشی و بویلرها: بازرسی دیواره داخلی لوله‌ها برای خوردگی یا رسوب‌گیری که بر راندمان انتقال حرارت تأثیر می‌گذارد.

۳.۲. صنایع نفت و گاز و پتروشیمی

در این صنایع، ایمنی و جلوگیری از توقف تولید (Downtime) بسیار حیاتی است.

• بازرسی خطوط لوله انتقال: استفاده از دوربین برای بازرسی سریع و غیرمخرب داخل خطوط لوله انتقال مواد (پس از تخلیه) جهت بررسی خوردگی
• داخلی، سایش ناشی از مواد ساینده یا خرابی پوشش داخلی.
• بازرسی مخازن و سیلندرها: بررسی وضعیت دیواره داخلی مخازن ذخیره مواد شیمیایی یا نفتی قبل از عملیات تعمیرات اساسی، برای ارزیابی ضخامت باقی‌مانده یا وجود ترک‌های ناشی از تنش.

۳.۳. ساخت و ساز و بازرسی ساختمان (Building Envelope Inspection)

این دوربین‌ها ابزاری عالی برای بازرسان ساختمان و مهندسان سازه هستند.

• فضاهای پنهان: بررسی فضاهای خالی بین دیوارها، سقف‌های کاذب، یا زیر کف‌پوش‌ها بدون ایجاد سوراخ‌های بزرگ. این کار امکان یافتن رطوبت پنهان،
• مشکلات عایق‌بندی، یا آفت‌زدگی را فراهم می‌کند.
• بازرسی سازه‌های بتنی: استفاده در پروژه‌های بازرسی پل‌ها یا دیوارهای حائل، برای مشاهده وضعیت میلگردها در نقاط دسترسی محدود (با استفاده از
• سوراخ‌های کوچک یا درزها).

۳.۴. تعمیرات و نگهداری مکانیکی سنگین

در تجهیزات بزرگ صنعتی، دیدن قطعات داخلی بدون دمونتاژ کامل صرفه‌جویی هنگفتی در زمان و هزینه ایجاد می‌کند.

• موتورها و گیربکس‌ها: بازرسی دنده‌ها، بلبرینگ‌ها، یا دیواره‌های سیلندر موتورهای بزرگ کشتی یا نیروگاه‌ها.
• توربین‌ها: بررسی پره‌های توربین و محفظه‌های احتراق برای یافتن علائم خستگی مواد یا سایش.

۴. ملاحظات فنی و پارامترهای انتخاب و استفاده

انتخاب یک دوربین ۲۵ متری FHD صرفاً به طول و رزولوشن ختم نمی‌شود. پارامترهای دیگری برای اطمینان از کارایی در محیط‌های سخت وجود دارد.

۴.۱. سازگاری و رابط کاربری مانیتور

کیفیت تصویر نهایی به مانیتور وابسته است. اگرچه دوربین تصویر را با کیفیت 1080p تولید می‌کند، اما اگر نمایشگر از این رزولوشن پشتیبانی نکند، تصویر دریافتی

افت کیفیت خواهد داشت.

• مانیتورهای مجتمع: بسیاری از سیستم‌های حرفه‌ای، مانیتور FHD را به صورت یکپارچه با دستگاه ارائه می‌دهند.
• نوع اتصال (Interface): برای انتقال داده با کیفیت بالا و فاصله زیاد، رابط‌های کابلی باید از استانداردهایی نظیر HDMI (برای انتقال دیجیتال مستقیم به
• نمایشگرهای خارجی) یا BNC (در مدل‌های آنالوگ/دیجیتال قدیمی‌تر) پشتیبانی کنند تا افت سیگنال به حداقل برسد. در مدل‌های مدرن، اتصال مستقیم
• USB یا Wi-Fi به تبلت/تلفن هوشمند نیز رایج است، اما برای ۲۵ متر، کابل‌های باکیفیت بالاتر ارجحیت دارند.

۴.۲. منبع تغذیه و دوام عملیاتی

بازرسی‌های ۲۵ متری معمولاً زمان‌بر هستند و در محیط‌هایی دور از پریز برق انجام می‌شوند.

• باتری داخلی: بررسی ظرفیت باتری (بر حسب میلی‌آمپر ساعت – mAh) و مدت زمان کارکرد آن با روشنایی کامل LEDها بسیار مهم است.
• قابلیت کار با برق شهری: اطمینان از وجود آداپتور مناسب برای اتصال مستقیم به برق در صورت نیاز به کارکرد طولانی‌مدت.

۴.۳. قطر سر دوربین (Probe Diameter)

قطر سر دوربین باید متناسب با کوچکترین قطر ورودی مجرا یا لوله‌ای باشد که قرار است بازرسی شود.

• مدل‌های رایج: این دوربین‌ها معمولاً در قطرهای ۸ میلی‌متر، ۱۰ میلی‌متر، یا ۱۲ میلی‌متر عرضه می‌شوند.
• حداقل فضا: اگر قطر لوله مورد نظر (D_{pipe}) باشد، قطر سر دوربین (D_{camera}) باید به گونه‌ای انتخاب شود که فاصله کافی برای حرکت کابل فنری در دیواره باقی بماند. برای لوله‌های کوچک، قطر ۸ میلی‌متر بسیار رایج است.

۴.۴. فاصله کانونی و میدان دید (Field of View – FOV)

• فاصله کانونی: تعیین می‌کند که دوربین از چه فاصله‌ای می‌تواند فوکوس واضحی داشته باشد. برای لوله‌کشی، معمولاً فاصله‌ای بین ۲ تا ۱۰ سانتی‌متر ایده‌آل است.
• میدان دید (FOV): زاویه دید دوربین (معمولاً ۶۰ تا ۹۰ درجه) بر میزان پوشش محیط در هر تصویر تأثیر می‌گذارد.

۵. تحلیل عملکرد: فرمول‌های مرتبط با وضوح تصویر

کیفیت Full HD ((1080p)) به ما امکان می‌دهد تا وضوح مکانی (Spatial Resolution) مورد نیاز برای تشخیص عیوب را محاسبه کنیم. اگرچه فرمول دقیق برای

حسگرهای دوربین پیچیده است، اما مفهوم اساسی در مورد تشخیص عیوب به شرح زیر است:

فرض کنید نیاز داریم یک ترک به عرض (w) را تشخیص دهیم. اگر فاصله دوربین تا ترک (d) باشد، وضوح مطلق تصویر (تعداد پیکسل‌های اشغال شده توسط ترک)

باید حداقل به حدی باشد که قابل تشخیص باشد.

اگر دوربین دارای لنز با زاویه دید افقی (FOV_h) باشد، عرض ناحیه قابل مشاهده (W_{vis}) در فاصله (d) از دوربین برابر است با:

[ W_{vis} = 2 \cdot d \cdot \tan \left( \frac{FOV_h}{2} \right) ]

برای یک دوربین 1080p، تعداد پیکسل‌های افقی (P_h = 1920) است. بنابراین، وضوح مکانی ((R_{space}))، یعنی کوچکترین اندازه قابل تشخیص در فاصله (d)،

برابر است با:

[ R_{space} = \frac{W_{vis}}{P_h} = \frac{2 \cdot d \cdot \tan \left( \frac{FOV_h}{2} \right)}{1920} ]

برای تشخیص ترک‌های مویی (که ممکن است ۰.۵ میلی‌متر باشند)، فاصله (d) باید به اندازه‌ای باشد که (R_{space}) کمتر از ۰.۵ میلی‌متر شود. این امر تأکید

می‌کند که چرا رزولوشن FHD در فواصل طولانی (مثل ۲۰ متر) نسبت به فواصل نزدیک، قدرت تفکیک کمتری خواهد داشت، مگر آنکه دوربین قابلیت زوم اپتیکال

داشته باشد.

۶. نکات عملی در نگهداری و استفاده بهینه

برای حفظ کارایی دوربین ۲۵ متری فنری، رعایت نکات نگهداری ضروری است:

1. تمیزکاری پس از هر بار استفاده: باقی‌مانده مواد شیمیایی، لجن، یا خاکستر می‌تواند به پوشش لنز و LEDها آسیب برساند یا دید را مختل کند. استفاده از دستمال‌های مخصوص لنز و مواد ضدعفونی‌کننده ملایم توصیه می‌شود.
2. جمع‌آوری کابل: کابل فنری باید به آرامی و با دقت جمع‌آوری شود، معمولاً با استفاده از قرقره مخصوص (Reel System) که همراه دستگاه عرضه می‌شود تا از پیچ‌خوردگی‌های شدید که می‌تواند به ساختار فنری آسیب بزند، جلوگیری شود.
3. محافظت در برابر ضربه: اگرچه سر دوربین مقاوم است، اما ضربات شدید به آن، به خصوص در حین عبور از خم‌ها، می‌تواند سنسور یا اتصال LED را دچار اختلال کند.
4. مدیریت فایل: به طور منظم کارت حافظه را خالی کرده و از صحت فرمت‌بندی آن اطمینان حاصل کنید.

۷. نتیجه‌گیری:

دوربین آندوسکوپی فنری ۲۵ متری Full HD با قابلیت ضبط، ابزاری با ارزش افزوده بسیار بالا برای متخصصان بازرسی، مهندسان تعمیر و نگهداری و بازرسان

زیرساخت‌ها محسوب می‌شود. ترکیب طول بلند کابل برای دسترسی به فواصل دور، ساختار فنری برای هدایت‌پذیری در مسیرهای چالش‌برانگیز، و کیفیت تصویر

FHD برای مستندسازی دقیق، آن را از سایر تجهیزات متمایز می‌سازد.

این دستگاه به عنوان یک ابزار بازرسی غیرمخرب (NDT) پیشرفته، نه تنها زمان و هزینه‌های ناشی از باز کردن یا تخریب بخش‌های مورد بازرسی را کاهش

می‌دهد، بلکه سطح اطمینان و دقت گزارش‌های فنی ارائه شده را به طور چشمگیری افزایش می‌دهد. سرمایه‌گذاری بر روی چنین تجهیزاتی در پروژه‌های بزرگ

زیرساختی، به سرعت توجیه اقتصادی پیدا می‌کند.
