دوربین مداربسته حرارتی: چیستی و کاربردها

مقدمه:

دوربین مداربسته حرارتی که با نام دوربین ترمال (Thermal CCTV Camera) نیز شناخته می‌شود، یکی از پیشرفته‌ترین و تحول‌آفرین‌ترین فناوری‌ها در حوزه نظارت

تصویری و سنجش از راه دور است. این سیستم‌ها مرزهای سنتی بین دید در روز و دید در شب را از بین برده‌اند و قابلیت‌هایی را ارائه می‌دهند که دوربین‌های

نوری سنتی (Visible Light Cameras) قادر به ارائه آن نیستند.

تفاوت اصلی و بنیادین این دوربین‌ها با دوربین‌های معمولی در نحوه تشکیل تصویر است. در حالی که دوربین‌های سنتی برای ثبت تصاویر به نور مرئی بازتاب شده

از اشیاء متکی هستند، دوربین‌های حرارتی بر اساس انرژی گرمایی (تشعشعات فروسرخ یا مادون قرمز) ساطع شده از هر جسمی که دمای آن بالاتر از صفر

مطلق باشد، تصاویر را تولید می‌کنند. این قابلیت، مزیت بزرگی را فراهم می‌آورد: توانایی دیدن در تاریکی مطلق، شرایط آب و هوایی نامساعد مانند مه یا گرد و

غبار، و همچنین توانایی مشاهده تفاوت‌های دمایی بسیار ظریف در محیط.

نظارت حرارتی، دیگر یک فناوری صرفاً نظامی یا فضایی نیست؛ بلکه به دلیل کاهش هزینه‌ها و افزایش کیفیت سنسورها، به طور فزاینده‌ای در حوزه‌های امنیتی

شهری، نظارت زیرساختی، پزشکی و صنعتی مورد استفاده قرار می‌گیرد. این سند به تشریح جزئیات فنی، اصول عملکرد و گستره وسیع کاربردهای این تکنولوژی

می‌پردازد.

دوربین مداربسته حرارتی چگونه کار می‌کند؟ (اصول فیزیکی)

عملکرد دوربین‌های حرارتی بر پایه قوانین تابش جسم سیاه (Black Body Radiation) و قانون استفان-بولتزمن استوار است. هر جسمی که دارای دما باشد، تابش

الکترومغناطیسی در طیف فروسرخ از خود منتشر می‌کند. طیف فروسرخ به طور کلی به سه دسته تقسیم می‌شود: نزدیک، میانی و دور. دوربین‌های حرارتی

معمولاً بر روی طیف فروسرخ دور (Long-Wave Infrared – LWIR) که طول موج آن بین 8 تا 14 میکرومتر است، تمرکز دارند. این محدوده به عنوان “پنجره

حرارتی زمین” نیز شناخته می‌شود، زیرا اتمسفر زمین در این طول موج‌ها کمترین میزان جذب را دارد و تشعشعات به خوبی عبور می‌کنند.

فرآیند تبدیل گرما به تصویر در چند مرحله کلیدی انجام می‌شود:

1. جمع‌آوری انرژی (لنز)

برخلاف دوربین‌های نوری که از شیشه یا پلاستیک شفاف استفاده می‌کنند، لنز دوربین‌های حرارتی باید اجازه دهد انرژی فروسرخ بدون جذب شدن، از آن عبور

کند. مواد رایج برای ساخت این لنزها شامل ژرمانیوم (Germanium)، سیلیکون (Silicon) یا لنزهای خاص مبتنی بر تلوریوم کادمیوم (CdTe) هستند. ژرمانیوم

ماده انتخابی اصلی است زیرا شفافیت بسیار بالایی در محدوده LWIR دارد.

2. تشخیص و تبدیل (سنسور یا آشکارساز)

انرژی فروسرخ متمرکز شده توسط لنز بر روی یک آرایه سنسور الکترونیکی فرود می‌آید. قلب دوربین‌های حرارتی مدرن، سنسور میکروبولومتر (Microbolometer) است.

• عملکرد میکروبولومتر: میکروبولومتر آرایه‌ای از پیکسل‌ها است که هر پیکسل از یک ترمیستور (مقاومت وابسته به دما) ساخته شده است. هنگامی که
• انرژی فروسرخ به یک عنصر ترمیستور برخورد می‌کند، دمای آن کمی افزایش می‌یابد. این افزایش دما، مقاومت الکتریکی آن عنصر را تغییر می‌دهد.
• تبدیل آنالوگ به دیجیتال: این تغییرات مقاومتی به سیگنال‌های الکتریکی متناسب با میزان گرمای دریافتی تبدیل می‌شود. هر پیکسل، مقدار دمایی
• خاصی را ثبت می‌کند.

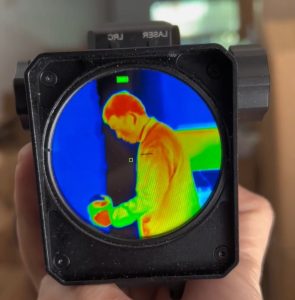

3. پردازش تصویر (الگوریتم‌ها)

سیگنال‌های الکتریکی خام از آشکارساز به پردازشگر تصویر منتقل می‌شوند. این پردازشگر، داده‌های دمایی را به یک تصویر قابل مشاهده تبدیل می‌کند.

• پالت‌های رنگی (Color Palettes): از آنجا که تصاویر حرارتی اغلب سیاه و سفید هستند (دمای بالاتر = روشنایی بیشتر، یا برعکس)، پردازشگر از
• پالت‌های رنگی مختلف (مانند سفید گرم، سیاه گرم، رنگین‌کمان، آهن و غیره) استفاده می‌کند تا تفاوت‌های ظریف دمایی را برای چشم انسان برجسته
• سازد. در تصویر نهایی، اشیاء گرم‌تر (مانند بدن انسان) به صورت روشن‌تر یا با رنگ‌های گرم‌تر و اشیاء سردتر به صورت تیره‌تر یا با رنگ‌های سردتر نمایش داده می‌شوند.

معادله اساسی تابش (تقریب)

شدت تابش انرژی ($\Phi$) از یک جسم با دمای مطلق (T) به صورت زیر توسط قانون استفان-بولتزمن توصیف می‌شود:

[ \Phi = \epsilon \sigma A T^4 ]

که در آن:

• (\Phi) : کل انرژی تابش شده (بر حسب وات).
• (\epsilon) : ضریب گسیلندگی (Emissivity) جسم (بین 0 تا 1).
• (\sigma) : ثابت استفان-بولتزمن ((5.67 \times 10^{-8} , W/m^2 K^4)).
• (A) : مساحت سطح جسم.
• (T) : دمای مطلق جسم (بر حسب کلوین).

دوربین حرارتی اساساً تغییرات (T^4) را اندازه‌گیری می‌کند تا اختلاف دمایی را نمایش دهد.

مشخصات فنی و پارامترهای مهم

هنگام انتخاب یک دوربین مداربسته حرارتی، چندین پارامتر فنی حیاتی هستند که عملکرد آن را تعیین می‌کنند:

1. رزولوشن سنسور (Detector Resolution)

رزولوشن به تعداد پیکسل‌های موجود در سنسور اشاره دارد (مثلاً (384 \times 288) یا (640 \times 512)). رزولوشن بالاتر به معنای جزئیات بیشتر و توانایی تشخیص اهداف کوچک‌تر از فواصل دورتر است.

2. حساسیت حرارتی (NETD – Noise Equivalent Temperature Difference)

این پارامتر مهم‌ترین معیار عملکرد دوربین است و نشان می‌دهد که دوربین چقدر می‌تواند تفاوت‌های دمایی بسیار کوچک را تشخیص دهد. NETD بر حسب

میلی‌کلوین ((mK)) بیان می‌شود. دوربین‌های با NETD پایین‌تر (مثلاً (30 , mK)) حساس‌تر هستند و می‌توانند تفاوت‌های دمایی کمتر از یک دهم درجه سانتی‌گراد

را تشخیص دهند.

3. محدوده دمایی (Temperature Range)

این محدوده، کمترین و بیشترین دمایی است که دوربین قادر به اندازه‌گیری دقیق آن است (مثلاً از (-20^\circ C) تا (+150^\circ C)). این محدوده بر اساس کاربرد

(امنیتی در مقابل صنعتی) تنظیم می‌شود.

4. نرخ فریم (Frame Rate)

نرخ فریم (مانند 30 هرتز یا 60 هرتز) بر نرمی حرکت تصویر تأثیر می‌گذارد. برای کاربردهای نظارتی سریع، نرخ فریم بالاتر مطلوب است.

5. فاصله کانونی و میدان دید (Field of View – FOV)

مانند دوربین‌های نوری، فاصله کانونی لنز حرارتی تعیین می‌کند که دوربین چقدر می‌تواند یک شیء را بزرگنمایی کند (فاصله کانونی بلندتر) و چقدر منطقه را

پوشش دهد (زاویه دید وسیع‌تر).

کاربردهای کلیدی دوربین مداربسته حرارتی

گستره کاربرد دوربین‌های حرارتی بسیار وسیع است و از نظارت امنیتی ساده تا کاربردهای علمی بسیار پیچیده را در بر می‌گیرد.

1. نظارت امنیتی پیشرفته و محیطی

این حوزه اصلی‌ترین بازار برای دوربین‌های حرارتی است، زیرا مزایای عملیاتی آن‌ها در محیط‌های چالش‌برانگیز به شدت ارزش آن‌ها را افزایش می‌دهد.

1.1. دید در شب و شرایط جوی نامساعد

دوربین‌های حرارتی به نور مرئی کاملاً بی‌نیاز هستند. این بدان معناست که آن‌ها در تاریکی مطلق (بدون هیچ منبع نوری، حتی نور ماه) به همان کارایی که در روز

دارند، عمل می‌کنند. علاوه بر این، تشعشعات فروسرخ دور (LWIR) قابلیت نفوذ بسیار بهتری نسبت به نور مرئی در محیط‌های مرطوب یا آلوده دارند:

• مه و دود: دوربین‌های حرارتی می‌توانند اشیاء پشت لایه‌های غلیظ مه، دود آتش‌سوزی یا گرد و غبار را به وضوح ببینند، زیرا این مواد انرژی حرارتی را به
• صورت پراکنده جذب یا منعکس نمی‌کنند.
• پوشش گیاهی: در کاربردهای مرزی، این دوربین‌ها می‌توانند حضور افراد یا وسایل نقلیه را از میان بوته‌ها یا برگ‌های درختان تشخیص دهند، زیرا تفاوت
• دمای بدن انسان با گیاهان اطراف به خوبی قابل تشخیص است.

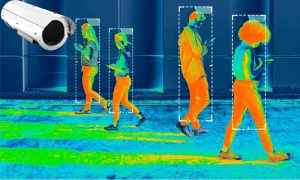

1.2. تشخیص انسان و ردیابی از راه دور

از آنجا که بدن موجودات زنده (انسان و حیوان) همواره دمایی بالاتر از محیط اطراف خود دارند، دوربین‌های حرارتی می‌توانند این “امضای حرارتی” را از فواصل بسیار

دور شناسایی کنند.

• حفاظت پیرامونی: برای گشت‌زنی در محیط‌های وسیع مانند مرزها، تأسیسات نفتی یا فرودگاه‌ها، دوربین‌های حرارتی می‌توانند فرد متجاوز را در فاصله
• چند کیلومتری تشخیص دهند، در حالی که دوربین‌های نوری در آن فاصله تنها قادر به مشاهده لکه‌های کوچک نوری هستند.

2. کاربردهای تخصصی و زیرساختی

این کاربردها مستقیماً به توانایی اندازه‌گیری دقیق دما وابسته هستند.

2.1. بازرسی صنعتی (Predictive Maintenance)

در صنایع سنگین، حفظ عملکرد تجهیزات حیاتی است. دوربین‌های حرارتی ابزاری قدرتمند برای نگهداری پیش‌بینانه (Predictive Maintenance) هستند:

• مدارهای الکتریکی: تشخیص اتصالات سست، خرابی فازها، یا اضافه بار در تابلوهای برق و ترانسفورماتورها. این اتصالات ضعیف مقاومت بیشتری دارند و
• در نتیجه گرم‌تر از حد نرمال می‌شوند.
• تجهیزات مکانیکی: نظارت بر یاتاقان‌ها (بلبرینگ‌ها)، موتورها و پمپ‌ها. افزایش غیرعادی دما در این قطعات نشانه‌ای از اصطکاک بیش از حد یا خرابی
• قریب‌الوقوع است.
• سیستم‌های HVAC و عایق‌بندی: شناسایی نشت‌های انرژی (هوای گرم یا سرد) در ساختمان‌ها برای بهبود بهره‌وری انرژی.

2.2. نظارت بر فرآیندهای تولید

در کوره‌ها، ریخته‌گری‌ها و فرآیندهای شیمیایی، کنترل دما برای کیفیت محصول نهایی حیاتی است. دوربین‌های حرارتی امکان نظارت مداوم و بدون تماس فیزیکی

را فراهم می‌کنند.

3. کاربردهای بهداشتی و پزشکی (نظارت بر سلامت)

پیدایش بیماری‌های واگیردار مانند کووید-19، استفاده از دوربین‌های حرارتی برای غربالگری دمای بدن را در نقاط ورود عمومی (فرودگاه‌ها، ایستگاه‌های قطار،

ورودی سازمان‌ها) رایج ساخت.

• تب‌سنجی از راه دور (Remote Thermometry): سیستم‌های دوربین حرارتی پیشرفته می‌توانند دمای پوست پیشانی یا چشم افراد را با دقت قابل
• قبولی اندازه‌گیری کرده و در صورت مشاهده دمای بالاتر از آستانه، آلارم صادر کنند.

4. کاربردهای نظامی و عملیات جستجو و نجات (SAR)

این بخش یکی از اولین زمینه‌هایی بود که از تکنولوژی حرارتی بهره برد:

• جستجو و نجات (SAR): پس از بلایای طبیعی یا در کوهستان، تیم‌های امداد می‌توانند از دوربین‌های حرارتی نصب شده بر روی پهپادها یا هلیکوپترها برای
• یافتن قربانیان (که گرمای بدنشان با محیط اطراف تضاد دارد) استفاده کنند، حتی زمانی که آن‌ها زیر آوار یا در میان پوشش گیاهی متراکم پنهان شده‌اند.
• پایش مرزی و دریایی: استفاده در کشتی‌ها و پست‌های دیده‌بانی برای ردیابی قایق‌ها یا افراد در دریا در شرایط مه یا تاریکی.

مزایای اصلی دوربین‌های حرارتی در مقایسه با دوربین‌های نوری

ویژگیدوربین مداربسته حرارتی (ترمال)دوربین مداربسته نوری (مرئی)نیاز به نورندارد (از انرژی گرمایی استفاده می‌کند)نیاز به نور مرئی کافی داردعملکرد در

تاریکی مطلقعالی (بدون نیاز به روشنایی یا IR LED)ضعیف، مگر با نورافکن‌های IR قوینفوذپذیری محیطیخوب (نفوذ در دود، غبار سبک، مه)ضعیف (توسط مه و

گرد و غبار به شدت مسدود می‌شود)تشخیص هدفبر اساس امضای حرارتی (بسیار قابل اعتماد)بر اساس کنتراست بصری (وابسته به نورپردازی)حریم

خصوصیحفظ حریم خصوصی بیشتر (نشان دهنده شکل کلی نه جزئیات چهره)جزئیات کامل چهره و محیط را ثبت می‌کندکاربرد در بازرسیعالی (اندازه‌گیری

دمای غیر تماسی)نامناسب

دلایل برتری در شرایط سخت

تصاویر حرارتی کنتراست خود را از اختلاف دما می‌گیرند، نه از شدت نور. این موضوع باعث می‌شود که در شرایطی که نور مرئی کم است، کنتراست بین یک

انسان گرم ((\approx 37^\circ C)) و یک دیوار سرد ((\approx 15^\circ C)) بسیار بالا باشد.

فرض کنید یک انسان بخواهد از کنار یک دیوار به سمت دوردست حرکت کند. در دوربین نوری، اگر نور محیط کم باشد، ممکن است به دلیل بازتاب کم، فرد دیده

نشود. در دوربین حرارتی، تا زمانی که دمای بدن فرد با دیوار تفاوت داشته باشد، او به صورت یک “نقطه داغ” قابل تشخیص خواهد بود.

چالش‌ها و محدودیت‌ها

با وجود مزایای فراوان، دوربین‌های حرارتی دارای محدودیت‌هایی هستند که باید در نظر گرفته شوند:

1. هزینه اولیه بالا: سنسورهای میکروبولومتر، به ویژه سنسورهای با رزولوشن بالا و NETD پایین، همچنان گران‌تر از سنسورهای نوری CMOS هستند.
2. عدم توانایی در تشخیص جزئیات بصری: دوربین‌های حرارتی رنگ، نوشته‌ها، پلاک خودروها یا جزئیات چهره را ثبت نمی‌کنند. برای این منظور، اغلب
3. دوربین‌های حرارتی با دوربین‌های نوری (سوئیچینگ حرارتی/نوری یا دوربین‌های هیبریدی) ترکیب می‌شوند تا هم تشخیص حرارتی دوربرد و هم شناسایی
4. جزئیات نزدیک فراهم شود.
5. تأثیر Emissivity: دقت اندازه‌گیری دما به ضریب گسیلندگی (Emissivity) سطوح بستگی دارد. سطوح براق یا بازتابنده (مانند فلزات صیقلی) ممکن است
6. دمای واقعی خود را به درستی نشان ندهند.
7. محدودیت‌های محیطی شدید: اگر محیطی بسیار گرم باشد (مثلاً بالای (50^\circ C)) و تفاوت دمایی بین سوژه و پس‌زمینه کم باشد، تشخیص سوژه
8. دشوار می‌شود.

جمع‌بندی:

دوربین مداربسته حرارتی یک ابزار نظارتی انقلابی است که با تکیه بر فیزیک تابش فروسرخ، قابلیت‌هایی فراتر از نظارت بصری صرف ارائه می‌دهد. از تأمین امنیت

پیرامونی در تاریکی مطلق و شرایط آب و هوایی دشوار گرفته تا کاربردهای حیاتی در نگهداری پیش‌بینانه صنعتی و غربالگری بهداشتی، این فناوری به سرعت در

حال تبدیل شدن از یک ابزار تخصصی به یک جزء استاندارد در زیرساخت‌های ایمنی و نظارتی مدرن است. پیشرفت‌های مداوم در فناوری میکروبولومتر نویدبخش

سنسورهایی با رزولوشن بالاتر و هزینه‌های پایین‌تر در آینده نزدیک خواهد بود، که این امر ورود این تکنولوژی را به حوزه‌های بیشتری تسهیل خواهد کرد.
