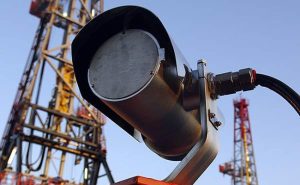

دوربین مداربسته ضد انفجار و ضد حریق

مقدمه: ضرورت نظارت در قلب خطر

در بسیاری از صنایع حیاتی نظیر نفت، گاز، پتروشیمی، معادن، و کارخانه‌های شیمیایی، محیط عملیاتی به طور ذاتی با ریسک‌های بالا همراه است. وجود گازهای

قابل اشتعال، گرد و غبارهای انفجاری (مانند غبار آرد، شکر، یا زغال سنگ)، دماهای عملیاتی شدید، و خطر وقوع حریق، نیاز به سیستم‌های نظارتی معمولی را از

بین می‌برد. تجهیزات الکترونیکی استاندارد در صورت نقص، می‌توانند یک جرقه کوچک یا گرمای بیش از حد ایجاد کنند که در مجاورت مواد خطرناک، منجر به وقوع

انفجار زنجیره‌ای یا آتش‌سوزی فاجعه‌بار شود.

در این شرایط، دوربین‌های مداربسته تخصصی، یعنی دوربین‌های ضد انفجار (Explosion-Proof یا Ex-Proof) و دوربین‌های مقاوم در برابر آتش یا

حرارتی (Fire-Resistant/Thermal)، به عنوان یک ضرورت ایمنی و عملیاتی ظهور می‌کنند. این دو دسته از تجهیزات، با بهره‌گیری از مهندسی پیشرفته،

امکان نظارت تصویری مداوم و قابل اعتماد را در سخت‌ترین شرایط محیطی فراهم می‌آورند. این مقاله به بررسی عمیق این دو نوع تجهیزات پرداخته و کاربردهای

حیاتی و ملاحظات فنی آن‌ها را تشریح می‌کند.

بخش اول: دوربین‌های مداربسته ضد انفجار (Explosion-Proof/Ex-Proof)

دوربین‌های ضد انفجار قلب تپنده نظارت در مناطق طبقه‌بندی شده (Hazardous Areas) هستند. فلسفه طراحی آن‌ها بر این اصل استوار است که نه تنها در برابر

انفجار مقاوم باشند، بلکه عامل شروع انفجار در محیط اطراف خود نباشند.

1.1. تعریف و فلسفه طراحی: مهار انرژی

دوربین‌های ضد انفجار (Ex-Proof) به گونه‌ای طراحی شده‌اند که از هرگونه احتراق در محیط اطراف خود جلوگیری کنند. این سیستم‌ها به جای اینکه صرفاً در برابر

فشار ناشی از انفجار مقاوم باشند، محفظه‌ای کاملاً مهر و موم شده و مستحکم دارند که مانع از نشت هرگونه جرقه، قوس الکتریکی، یا گرمای تولید شده توسط

قطعات الکترونیکی داخلی (مانند مدارات تغذیه، سوئیچ‌ها، یا حتی گرمای تولیدی پردازنده‌ها) به محیط بیرونی (که حاوی گازها، بخارات یا گرد و غبارهای قابل

اشتعال است) می‌شود.

مکانیسم اصلی: این محفظه‌ها معمولاً بر اساس اصل “مهار انفجار” (Explosion Containment) طراحی می‌شوند. اگر اشتعالی در داخل محفظه رخ دهد،

محفظه باید آنقدر قوی باشد که انفجار داخلی را تحمل کرده و از انتقال شعله (Flame Propagation) به بیرون جلوگیری کند.

1.2. استانداردها و الزامات بین‌المللی

انتخاب و نصب دوربین‌های ضد انفجار منوط به انطباق کامل آن‌ها با استانداردهای سختگیرانه‌ای است که ریسک را بر اساس نوع خطر محیطی دسته‌بندی می‌کنند.

1.2.1. دسته‌بندی مناطق خطرناک

محیط‌های خطرناک بر اساس احتمال حضور مواد قابل اشتعال، به مناطق (Zones) تقسیم می‌شوند:

نوع خطرناحیه (Zone)تعریفگازها و بخاراتZone 0حضور مداوم یا طولانی‌مدت مخلوط قابل اشتعال (مثلاً داخل مخزن).Zone 1احتمال وجود مخلوط قابل اشتعال در

شرایط عملیاتی عادی (نزدیک به شیرآلات یا نقاط نشتی).Zone 2احتمال کم حضور مخلوط قابل اشتعال، و فقط در شرایط غیرعادی (مانند نشتی‌های نادر).گرد و

غبارZone 20حضور مداوم یا طولانی‌مدت ابر گرد و غبار قابل اشتعال.Zone 21احتمال وجود ابر گرد و غبار در شرایط عملیاتی عادی.Zone 22احتمال کم وجود ابر گرد

و غبار، فقط در شرایط غیرعادی.

1.2.2. گواهینامه‌های اصلی

• ATEX (Atmosphères Explosibles): استاندارد اروپایی که تجهیزات را بر اساس زون‌های خطر و گروه تجهیزات (بر اساس نوع ماده قابل اشتعال: گروه I
• برای معادن زغال سنگ، گروه II برای گازها، گروه III برای گرد و غبار) مورد تأیید قرار می‌دهد.
• IECEx (International Electrotechnical Commission System for Certification to Standards Relating to Equipment for Use in
• Explosive Atmospheres): یک سیستم جهانی برای صدور گواهینامه‌های تجهیزات مورد استفاده در جوهای انفجاری، که اغلب به عنوان مرجع برای
• کشورهای خارج از اروپا استفاده می‌شود.

نکته فنی: هر دوربین باید دارای برچسبی باشد که نوع حفاظت (مانند Ex d – محفظه مقاوم در برابر انفجار)، دمای سطح حداکثر (T-Class)، و زون‌های مورد تأیید

را مشخص کند.

1.3. ساختار فیزیکی و فنی دوربین‌های Ex-Proof

طراحی این دوربین‌ها یک شاهکار مهندسی است که در آن هر جزء باید مطابق با الزامات حفاظتی باشد:

1.3.1. محفظه و جنس بدنه

بدنه دوربین (Enclosure) باید از موادی بسیار مستحکم ساخته شود که بتواند فشار انفجار داخلی را تحمل کند.

• جنس: معمولاً از فولاد ضد زنگ (Stainless Steel 316L) برای مقاومت در برابر خوردگی در محیط‌های شیمیایی، یا آلومینیوم ریخته‌گری شده با ضخامت بالا استفاده می‌شود.
• مقاومت در برابر انفجار (Flameproof Enclosure – Ex d): این رایج‌ترین روش است. محفظه به قدری مستحکم است که اگر گاز داخل آن مشتعل شود، شعله از طریق درزها یا اتصالات خارج نخواهد شد.

1.3.2. اتصالات و درزبندی

یکی از مهم‌ترین نقاط آسیب‌پذیر، محل ورود کابل‌ها و اتصالات است.

• گلند کابل ضد انفجار (Explosion-Proof Cable Gland): این گلندها دارای ساختاری هستند که با اعمال نیروی فشاری به واشرها و رزوه، کابل را کاملاً مهر و موم می‌کنند و از نشت گاز به داخل یا خروج جرقه به بیرون جلوگیری می‌کنند.
• پنجره دید (Viewing Window): شیشه محافظ باید از مواد بسیار مقاوم مانند شیشه سکوریت یا کوارتز ساخته شود. این پنجره‌ها باید با استفاده از مواد آب‌بندی ویژه و گاهی اوقات با طراحی رزوه دار (Threaded Seal) به بدنه متصل شوند تا بتوانند فشار را تحمل کنند.

1.3.3. مدیریت حرارتی

تجهیزات الکترونیکی داخلی حرارت تولید می‌کنند. اگر دمای سطح محفظه از دمای اشتعال محیط (Auto-Ignition Temperature) فراتر رود، حتی بدون جرقه، انفجار

رخ می‌دهد.

• کلاس دمایی (T-Class): دوربین‌ها بر اساس حداکثر دمایی که می‌توانند به سطح بیرونی خود برسانند، دسته‌بندی می‌شوند (مثلاً T4 یعنی حداکثر دمای
• سطح 135 درجه سانتی‌گراد).
• خنک‌سازی پسیو: به دلیل ممنوعیت فن‌ها در بسیاری از نواحی انفجاری، این دوربین‌ها از هیت‌سینک‌های بزرگ یا طراحی‌های حرارتی پیشرفته برای دفع
• گرما به محیط استفاده می‌کنند.

1.4. کاربردها در صنایع کلیدی

دوربین‌های Ex-Proof در هر نقطه‌ای که خطر انفجار بر اثر بخارات یا گرد و غبار وجود دارد، حیاتی هستند:

• صنایع نفت و گاز (Upstream & Downstream): نظارت بر دکل‌های حفاری، اتاق‌های کنترل فرآیند، مناطق تخلیه بار در پالایشگاه‌ها، و در مجاورت شیرآلات و پمپ‌های حاوی هیدروکربن.
• صنایع شیمیایی و پتروشیمی: مشاهده راکتورها، مخازن ذخیره مواد فرار، و مناطق فرآوری که در آن‌ها حلال‌ها و مواد شیمیایی فرار استفاده می‌شود.
• معادن: در معادن زیرزمینی برای نظارت بر مناطق حاوی متان (گاز انفجاری) یا غبار زغال سنگ، معمولاً از استانداردهای گروه I استفاده می‌شود.
• صنایع دارویی و آرایشی: مناطقی که فرآیندهای استخراج با استفاده از حلال‌های آلی (مانند الکل یا استون) انجام می‌شود.

بخش دوم: دوربین‌های مداربسته ضد حریق و حرارتی

در حالی که دوربین‌های ضد انفجار از وقوع انفجار جلوگیری می‌کنند، دوربین‌های مقاوم در برابر حریق و حرارتی بر روی تشخیص و پایش شرایط حریق، یا نظارت در محیط‌های بسیار داغ تمرکز دارند.

2.1. دوربین‌های مقاوم در برابر حرارت (Fire-Resistant Housing)

این دوربین‌ها برای حفظ دید در لحظه وقوع آتش طراحی شده‌اند. آن‌ها برای کارکرد مداوم در دمای محیطی عادی نیستند، بلکه برای تحمل دمای بسیار شدید برای مدت زمان مشخصی پیکربندی شده‌اند.

• هدف: فراهم کردن یک پنجره نظارتی در حین وقوع بحران برای ارزیابی وضعیت و هدایت تیم‌های واکنش اضطراری.
• ساختار حفاظتی: محفظه این دوربین‌ها معمولاً از آلیاژهای خاص یا پوشش‌های سرامیکی سنگین ساخته می‌شود که مقاومت حرارتی بالایی دارند.
• استانداردهای مقاومت: این محصولات معمولاً بر اساس استانداردهای تست حریق مانند UL 1709 یا EN 54-17 (برای سیستم‌های اعلام حریق) رتبه‌بندی می‌شوند. به عنوان مثال، یک دوربین ممکن است برای حفظ عملکرد به مدت 120 دقیقه در دمای 1000 درجه سانتی‌گراد گواهی شود.

2.2. دوربین‌های حرارتی (Thermal Imaging Cameras)

دوربین‌های حرارتی نقش حیاتی در تشخیص زودهنگام خطر آتش‌سوزی و مدیریت بحران دارند. این دوربین‌ها از سنسورهای پیشرفته (Microbolometers) استفاده

می‌کنند که طول موج‌های فروسرخ (IR) ساطع شده از گرما را دریافت کرده و آن‌ها را به تصویر قابل مشاهده تبدیل می‌کنند.

2.2.1. تشخیص زودهنگام (Early Detection)

مهم‌ترین مزیت حرارتی، توانایی آن‌ها در شناسایی افزایش دمای غیرعادی (Hotspots) قبل از ظهور شعله یا دود است.

• نظارت بر Overheating: در تجهیزات الکتریکی مانند ترانسفورماتورها، موتورهای بزرگ یا تابلوهای برق، یک نقص الکتریکی کوچک می‌تواند باعث داغ شدن
• نقطه‌ای شود. دوربین حرارتی این نقاط داغ را با رنگ‌های قرمز یا سفید مشخص می‌کند، که امکان مداخله پیشگیرانه را فراهم می‌سازد.
• تطبیق با محیط‌های سخت: از آنجا که این دوربین‌ها بر پایه گرما کار می‌کنند، دود، مه، غبار سبک و تاریکی مطلق تأثیری بر کیفیت تصویر آن‌ها ندارد، زیرا
• امواج حرارتی از این موانع عبور می‌کنند.

2.2.2. مدیریت بحران و اطفاء حریق

در صورت وقوع آتش‌سوزی، دوربین‌های حرارتی به اپراتورها کمک می‌کنند تا:

1. محل دقیق کانون آتش را در میان دود غلیظ بیابند.
2. مسیرهای تخلیه امن را شناسایی کنند.
3. مناطقی که هنوز حرارت بالا دارند اما هنوز شعله‌ور نشده‌اند را تشخیص دهند تا اطفاء حریق به صورت مؤثرتری انجام شود.

2.3. کاربردها در محیط‌های نیازمند کنترل دما

دوربین‌های حرارتی در مکان‌هایی که نظارت بر دما برای جلوگیری از حوادث حرارتی ضروری است، مورد استفاده قرار می‌گیرند:

• تاسیسات تولید برق: پایش دما در هسته راکتورها (در صورت لزوم با محافظت مناسب)، ژنراتورها و سیستم‌های خنک‌کننده.
• تونل‌ها و متروها: نظارت بر گرمای بیش از حد در ریل‌ها، ترمزها یا یاتاقان‌های قطارها، و همچنین نظارت بر وضعیت خروج دود در صورت آتش‌سوزی واگن.
• انبارهای ذخیره مواد شیمیایی و سوخت: پایش دمای سطح مخازن برای جلوگیری از افزایش فشار داخلی و وقوع انفجار حرارتی.
• کوره ها و فرآیندهای دمایی بالا: نظارت مستقیم بر شعله و دمای فرآیند در صنایعی مانند شیشه سازی و سیمان.

بخش سوم: مزایای تلفیقی و نقش در امنیت صنعتی

ترکیب این دو تکنولوژی، یعنی حفاظت در برابر شروع انفجار و توانایی تشخیص و تحمل شرایط حریق، یک لایه ایمنی جامع و همه‌جانبه را در محیط‌های پرخطر

فراهم می‌آورد.

3.1. پایش 24/7 بدون ریسک (Hazardous Area Monitoring)

دوربین‌های ضد انفجار تضمین می‌کنند که حتی در Zone 0 و 1، نظارت تصویری به صورت دائم و بدون نیاز به خاموش کردن فرآیندها یا خارج کردن پرسنل، ادامه یابد.

3.2. افزایش چشمگیر زمان واکنش (Response Time Reduction)

تشخیص زودهنگام خطر توسط دوربین‌های حرارتی، زمان واکنش تیم‌های ایمنی را از دقایق (در صورت مشاهده بصری) به ثانیه‌ها (از طریق آلارم دمایی) کاهش

می‌دهد. این امر برای جلوگیری از تبدیل یک حریق کوچک به فاجعه حیاتی است.

3.3. حفظ تداوم کسب‌وکار (Business Continuity)

حوادث انفجار یا آتش‌سوزی در صنایع سنگین منجر به توقف‌های طولانی‌مدت، خسارت تجهیزات میلیاردی و جریمه‌های سنگین می‌شوند. سیستم‌های نظارتی

تخصصی با کاهش احتمال وقوع این حوادث، به طور مستقیم بر تداوم عملیات تأثیر می‌گذارند.

3.4. الزامات نصب و نگهداری ویژه

نصب این تجهیزات نیازمند تخصص بسیار بالایی است:

• نصب: باید توسط تکنسین‌های دارای گواهینامه کار در محیط‌های خطرناک (مانند آموزش‌های H2S یا OSHA) انجام شود. استفاده از گلندها و لوله‌های
• مخصوص (Conduit) برای هدایت کابل‌ها از طریق دیوارهای ضد انفجار ضروری است.
• نگهداری (Maintenance): هرگونه باز کردن محفظه دوربین ضد انفجار برای تعمیر یا تعویض، باید با رعایت رویه‌های ایمنی دقیق (مانند استفاده از تأییدیه
• کار گرم/سرد) و توسط پرسنل مجاز صورت پذیرد تا مهر و موم بودن (Integrity) سیستم حفظ شود.

3.5. ادغام با سیستم‌های مدیریت ایمنی (SMS)

دوربین‌های مدرن ضد انفجار اغلب مجهز به قابلیت‌های هوشمند (مانند تجزیه و تحلیل ویدئویی – Video Analytics) هستند. این قابلیت‌ها می‌توانند به طور خودکار:

• شناسایی نشت مواد شیمیایی از طریق تحلیل تصویر حرارتی.
• تشخیص خروج پرسنل از محدوده‌های مجاز (تجاوز از خطوط مجازی).
• تشخیص دود و شعله (Fire and Smoke Detection) به صورت پیشرفته.

نتیجه‌گیری: سرمایه‌گذاری در ایمنی هوشمند

دوربین‌های مداربسته ضد انفجار و ضد حریق فراتر از یک ابزار نظارتی ساده هستند؛ آن‌ها قطعات حیاتی زیرساخت ایمنی در محیط‌های عملیاتی با ریسک بالا

محسوب می‌شوند. این تکنولوژی‌ها با ترکیب مهندسی مکانیکی مستحکم (در Ex-Proof) و سنسورهای پیشرفته حرارتی، اطمینان می‌دهند که عملیات در شرایط

بسیار سخت می‌تواند با کمترین ریسک نظارت شود، نیروی انسانی محافظت گردد، و سرمایه‌های صنعتی حفظ شوند.

سرمایه‌گذاری در این سیستم‌های تخصصی، سرمایه‌گذاری مستقیم در تضمین تداوم کسب‌وکار، رعایت مقررات جهانی و مهم‌تر از همه، ایمنی و سلامت کارکنان

در خط مقدم عملیات‌های پرخطر است. با پیشرفت تکنولوژی، انتظار می‌رود این دوربین‌ها هوشمندتر، سبک‌تر و با قابلیت‌های تشخیصی دقیق‌تری در آینده عرضه

شوند تا مرزهای ایمنی در صنایع پرخطر را جابجا کنند.
