🔍 طریقه انتقال تصویر در دوربین مدار بسته

انتقال تصویر یکی از مهم‌ترین بخش‌های عملکرد یک سیستم مداربسته است. بدون انتقال مطمئن و باکیفیت تصویر، عملاً هیچ نظارتی انجام نمی‌شود.

در ادامه، انواع روش‌های انتقال تصویر، تجهیزات مورد نیاز، فاکتورهای تأثیرگذار، و نکات حرفه‌ای را بررسی می‌کنیم.

بخش اول: مقدمه و تعریف

دوربین مداربسته (CCTV – Closed Circuit Television) سیستمی است که برای ضبط، نمایش، و ذخیره‌ی تصاویر از محیط‌های مختلف به کار می‌رود.

هر دوربین تصویر را تولید می‌کند، اما برای اینکه این تصویر به دستگاه ضبط یا نمایشگر منتقل شود، نیاز به «مسیر انتقال» داریم.

این مسیر ممکن است سیمی، بی‌سیم، یا مبتنی بر شبکه‌های اینترنتی باشد.

بخش دوم: انواع فناوری‌های دوربین و اثر آن بر انتقال تصویر

الف) دوربین‌های آنالوگ (Analog CCTV)

تصویر در این مدل‌ها به‌صورت سیگنال الکتریکی آنالوگ منتقل می‌شود.

اصلی‌ترین روش انتقال آن کابل‌کواکسیال است، مثل RG59 یا RG6.

• نحوه کار: هر دوربین از طریق کابل به DVR متصل می‌شود. DVR وظیفه‌ی تبدیل و ذخیره تصویری را دارد.
• مزایا: نصب آسان، قیمت پایین‌تر، سازگاری با تجهیزات قدیمی
• معایب: افت کیفیت در فاصله‌های زیاد، محدودیت رزولوشن، حساس به نویز
• حداکثر فاصله: حدود ۳۰۰ متر (در صورت نیاز می‌توان از تقویت‌کننده‌ی سیگنال یا دستگاه Balun استفاده کرد)

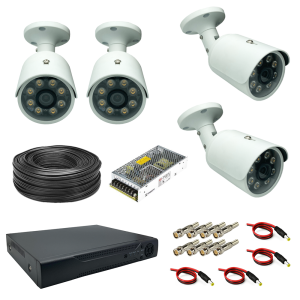

ب) دوربین‌های HD آنالوگ (HD-CVI / HD-TVI / AHD)

نسل جدیدتر دوربین‌های آنالوگ که تصویر را با کیفیت بالا (تا 8MP) منتقل می‌کنند ولی همچنان از کابل کواکسیال بهره می‌برند.

• مزایا: نصب مشابه آنالوگ قدیمی، کیفیت تصویر بسیار بهتر، هزینه‌ی کمتر نسبت به IP
• معایب: ساختار محدود شبکه‌ای ندارد، اتصال نقطه‌به‌نقطه

ج) دوربین‌های تحت شبکه (IP Camera)

در این دوربین‌ها تصویر ابتدا به‌صورت دیجیتال در داخل دوربین پردازش شده و سپس به زبان داده‌های شبکه منتقل می‌شود.

• روش انتقال: از طریق کابل شبکه (Cat5e یا Cat6)
• تجهیزات مورد نیاز: سوئیچ شبکه، دستگاه ضبط تحت شبکه (NVR)، مودم یا روتر
• مزایا:
  • کیفیت بسیار بالا (به‌صورت مگاپیکسل)
  • قابلیت کنترل، تنظیم و مانیتورینگ از راه دور
  • امکان اتصال چند دوربین به یک سوئیچ و کاهش نیاز به کابل مستقل
  • قابلیت تغذیه با همان کابل (PoE: Power over Ethernet)
• معایب: نیاز به دانش شبکه، هزینه‌ی بالاتر، وابستگی به تنظیمات IP و امنیت سایبری
• حداکثر فاصله: حدود ۱۰۰ متر برای هر کابل؛ با تقویت‌کننده یا فیبر نوری تا چند کیلومتر قابل افزایش است.

بخش سوم: روش‌های بی‌سیم

۱. انتقال Wi-Fi

در مکان‌های کوچک یا موقتی مثل خانه یا مغازه کاربرد دارد.

• نیاز به مودم یا Access Point و دوربین دارای Wi-Fi
• برد موثر ۳۰ تا ۵۰ متر بسته به موانع
• تأثیرپذیر از نویز، دیوار، و فرکانس دیگر دستگاه‌ها.

۲. انتقال رادیویی (Point to Point Link)

برای فاصله‌های چند صد متر تا چند کیلومتر، معمولاً در باغ‌ها، کارخانه‌ها یا پارکینگ‌ها استفاده می‌شود.

• از آنتن‌های فرستنده و گیرنده رادیویی استفاده می‌شود (مثل NanoStation یا AirGrid)
• تنظیم دقیق زاویه‌ی آنتن برای حفظ لینک حیاتی است.
• تصویر به‌صورت دیجیتال منتقل می‌شود، بدون افت کیفیت.

۳. انتقال از طریق شبکه موبایل (4G/5G)

در مناطقی که اینترنت کابلی وجود ندارد. دوربین یا NVR دارای مودم سیم‌کارت‌خور است و داده را از طریق اینترنت موبایل ارسال می‌کند.

• مزیت: عدم نیاز به زیرساخت فیزیکی
• عیب: هزینه‌ی بیشتر پهنای باند، وابستگی به پوشش شبکه موبایل

بخش چهارم: انتقال تصویر از راه دور و اینترنتی

این بخش مربوط به مشاهده تصاویر از فاصله بسیار زیاد (مثلاً شهر یا کشور دیگر) است.

• اتصال دستگاه DVR یا NVR به مودم اینترنت
• تنظیم IP ثابت (Static IP) یا استفاده از DDNS برای شناسایی سیستم بدون نیاز به IP دائمی
• فعال‌سازی پورت‌های دسترسی (Port Forwarding) در مودم
• مشاهده تصاویر از طریق نرم‌افزارهای موبایل یا PC:
  • Xmeye, iVMS, Hik-Connect, P2P Cloud و دیگر نرم‌افزارهای اختصاصی

نکته امنیتی:

رمزگذاری، تعریف سطح دسترسی کاربران، و بستن پورت‌های غیرضروری از هک یا نقض حریم خصوصی جلوگیری می‌کند.

بخش پنجم: نکات حرفه‌ای و عملی در انتخاب روش انتقال تصویر

1. نوع محیط

   • در محیط‌های صنعتی با فاصله زیاد → سیستم IP یا رادیویی
   • در مغازه‌ها، واحدهای مسکونی → سیستم HD آنالوگ یا Wi-Fi ساده

2. بودجه

   • سیستم‌های IP کمی پرهزینه‌تر اما آینده‌دارترند.
   • HD-CVI گزینه‌ی مقرون‌به‌صرفه با کیفیت مناسب است.

3. تعداد دوربین

   • در سیستم‌های بالا از ۸ دوربین، IP یا شبکه‌ای توصیه می‌شود تا کابل کمتر و مدیریت ساده‌تر باشد.

4. نگهداری و سرویس

   • کابل‌ها و اتصالات باید ضد نویز، ضد آب و دارای کیفیت استاندارد باشند.
   • در انتقال‌های فیبر نوری، تمیز نگه‌داشتن کانکتور FC یا SC حیاتی است.

بخش ششم: جمع‌بندی نهایی

نتیجه‌گیری

انتقال تصویر در دوربین‌های مدار بسته صرفاً مسئله‌ی فنی نیست؛ موضوعی راهبردی برای حفظ امنیت و اطمینان از عملکرد دقیق سیستم است.

انتخاب روش مناسب باید بر اساس نوع دوربین، موقعیت جغرافیایی، بودجه، و نیاز به دسترسی از راه دور انجام شود.

سیستم درست زمانی کامل است که تصویر بدون قطعی و افت کیفیت، به‌صورت مطمئن و پایدار به مقصد منتقل شود.
