کابل ترکیبی کواکسیال (Coaxial Composite Cable)

کابل کواکسیال ترکیبی، که اغلب به عنوان کابل ترکیبی (Composite Cable) یا کابل ترکیبی داده و برق شناخته می‌شود، یک راهکار مهندسی کارآمد برای انتقال

همزمان سیگنال‌های داده (مانند سیگنال‌های ویدئویی یا اینترنت) و قدرت الکتریکی از طریق یک غلاف واحد است. این کابل‌ها برای ساده‌سازی نصب، کاهش

هزینه‌ها و به حداقل رساندن به‌هم‌ریختگی کابل‌کشی، به‌ویژه در سیستم‌های نظارتی (CCTV)، آنتن‌های ماهواره‌ای و برخی شبکه‌های قدیمی‌تر، طراحی

شده‌اند.

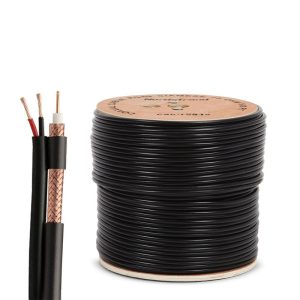

۱. ساختار کابل کواکسیال ترکیبی

کابل ترکیبی در واقع ادغام دو یا چند نوع کابل مجزا در یک پوشش بیرونی مشترک است. معمولاً، ساختار اصلی آن شامل موارد زیر است:

الف. بخش کواکسیال (برای انتقال داده)

این بخش همان کابل کواکسیال استاندارد است که مسئول انتقال سیگنال‌های فرکانس بالا (RF) است. ساختار آن از داخل به بیرون شامل موارد زیر است:

1. هادی مرکزی (Center Conductor): یک سیم مسی (یا آلیاژی) که سیگنال اصلی را حمل می‌کند.
2. دی‌الکتریک (Dielectric Insulator): یک ماده عایق (معمولاً فوم پلی‌اتیلن) که هادی مرکزی را از شیلد جدا می‌کند و فاصله ثابت آن‌ها را حفظ می‌نماید.
3. شیلد (Shielding): معمولاً شامل یک بافته مسی (Braid) و/یا فویل آلومینیومی است که برای محافظت از سیگنال در برابر تداخل الکترومغناطیسی خارجی (EMI) و جلوگیری از نشت سیگنال به بیرون عمل می‌کند.
4. غلاف خارجی (Outer Jacket): پوشش نهایی که تمام اجزا را در برابر عوامل محیطی محافظت می‌کند.

ب. بخش برق (برای انتقال قدرت)

در کنار کابل کواکسیال، معمولاً دو سیم مسی کوچک‌تر (معمولاً با عایق رنگی مجزا) تعبیه می‌شود که برای تأمین ولتاژ DC مورد نیاز دستگاه مقصد (مانند دوربین

مداربسته) استفاده می‌شود. این سیم‌ها به سادگی در کنار کابل کواکسیال پیچیده شده و با همان غلاف بیرونی پوشانده می‌شوند.

۲. کاربردهای اصلی کابل ترکیبی

استفاده از کابل ترکیبی به طور عمده به دلیل مزیت نصب آسان و حذف نیاز به کشیدن دو کابل مجزا برای هر دستگاه است. کاربردهای رایج آن عبارتند از:

• سیستم‌های نظارتی ویدئویی (CCTV): این رایج‌ترین کاربرد است. کابل کواکسیال سیگنال تصویر دوربین را منتقل می‌کند، در حالی که سیم‌های برق،
• برق لازم برای کارکرد دوربین (و گاهی اوقات حتی ماژول‌های مادون قرمز) را تأمین می‌کنند.
• سیستم‌های آنتن و ماهواره: در برخی پیکربندی‌های ساده‌تر، برای تغذیه تقویت‌کننده‌های نصب شده در پشت آنتن یا LNB ماهواره، از این ساختار
• استفاده می‌شود.
• تجهیزات تست و اندازه‌گیری: در برخی موارد آزمایشگاهی، برای انتقال همزمان سیگنال اندازه‌گیری و برق مورد نیاز سنسورها.

۳. مزایا و معایب کابل ترکیبی

همانند هر راه‌حل مهندسی دیگری، کابل ترکیبی مجموعه‌ای از مزایا و محدودیت‌ها را به همراه دارد:

مزایا (Pros)

1. نصب آسان‌تر: تنها نیاز به یک بار کشیدن کابل از مرکز کنترل تا نقطه پایانی، که زمان و هزینه نیروی کار را کاهش می‌دهد.
2. کاهش به‌هم‌ریختگی: ظاهر تمیزتر و حرفه‌ای‌تر در مسیرهای کابل‌کشی در مقایسه با دو کابل جداگانه.
3. تطابق امپدانس: بخش کواکسیال، امپدانس استاندارد ۵۰ یا ۷۵ اهم را حفظ می‌کند که برای انتقال سیگنال ویدئویی و RF حیاتی است.

معایب (Cons)

1. محدودیت فاصله: از آنجا که کابل برق و داده در یک غلاف هستند، ممکن است در فواصل طولانی، افت ولتاژ در بخش برق و تضعیف سیگنال در بخش
2. کواکسیال تشدید شود.
3. تداخل (Crosstalk): اگر کیفیت ساخت پایین باشد، ممکن است جریان برق DC باعث ایجاد نویز یا تداخل در سیگنال داده (به ویژه در نزدیکی دستگاه‌هایی
4. با مصرف توان بالا) شود.
5. تعمیر و نگهداری دشوارتر: در صورت آسیب دیدن یک بخش، کل کابل باید تعویض شود؛ برخلاف زمانی که دو کابل مجزا استفاده شده باشد.
6. انتقال قدرت محدود: سیم‌های برق تعبیه شده معمولاً نازک هستند و فقط قادر به حمل جریان‌های پایین برای فواصل کوتاه هستند. برای دوربین‌هایی که
7. نیاز به گرم‌کن یا زوم قوی دارند، ممکن است کافی نباشد.

۴. ملاحظات مهم هنگام استفاده

هنگام انتخاب و نصب کابل ترکیبی، توجه به چند نکته فنی ضروری است:

• کیفیت شیلد: برای کاربردهای دوربین مداربسته (CCTV) که معمولاً از کابل‌های کواکسیال RG59 استفاده می‌کنند، اطمینان از وجود شیلد بافته شده
• (Braid) با پوشش بالا (بیش از ۹۰٪) اهمیت زیادی دارد تا نویز به حداقل برسد.
• ولتاژ و آمپراژ: باید مطمئن شد که سیم‌های برق تعبیه شده می‌توانند جریان مورد نیاز دستگاه پایانی را در طول مسیر کابل‌کشی تأمین کنند. در فواصل
• طولانی، بهتر است برق به صورت جداگانه (با استفاده از کابل برق مناسب) تأمین شود و فقط سیگنال از طریق کابل کواکسیال ارسال گردد.
• اتصالات (کانکتورها): استفاده از کانکتورهای با کیفیت بالا (مانند BNC برای تصویر و کانکتورهای پیچی یا فنری برای برق) برای حفظ یکپارچگی امپدانس و
• اتصال مطمئن، حیاتی است.

در نهایت، کابل ترکیبی کواکسیال یک راه‌حل “همه در یک” برای پروژه‌هایی است که سادگی نصب در اولویت قرار دارد و محدودیت‌های فاصله و جریان برق قابل

مدیریت باشند.
